Kendin Yap: Kablo Ucu Pabuç / Yüksük Sıkma – Sağlam ve Güvenli Elektrik Bağlantıları İçin Adım Adım Rehber

Pabuç ve Yüksük Nedir?

Elektrik tesisatlarında kablo uçlarını güvenli şekilde sonlandırmak için pabuç ve yüksük kullanılır.

• Kablo Pabuçları: Kablonun klemens veya vida altına sağlam şekilde bağlanmasını sağlar. Halkalı, çatallı ve pin uçlu çeşitleri vardır.
• Kablo Yüksükleri (Ferrül): Özellikle çok telli (esnek) kabloların uçlarını toparlayarak vidalı klemenslerde daha güvenli temas sağlar. Bağlantının gevşemesini önler.

Neden Pabuç veya Yüksük Kullanmalısınız?

• Temas Direncini Azaltır: Sağlam temas ile ısınma riskini düşürür.
• Gevşemeyi Önler: Vida altındaki kablonun zamanla dağılmasını engeller.
• Profesyonel Görünüm: Düzenli ve temiz montaj sağlar.
• Güvenlik: Kısa devre ve arıza riskini azaltır.

Gerekli Malzemeler

• Uygun kesitte kablo pabuç veya yüksük

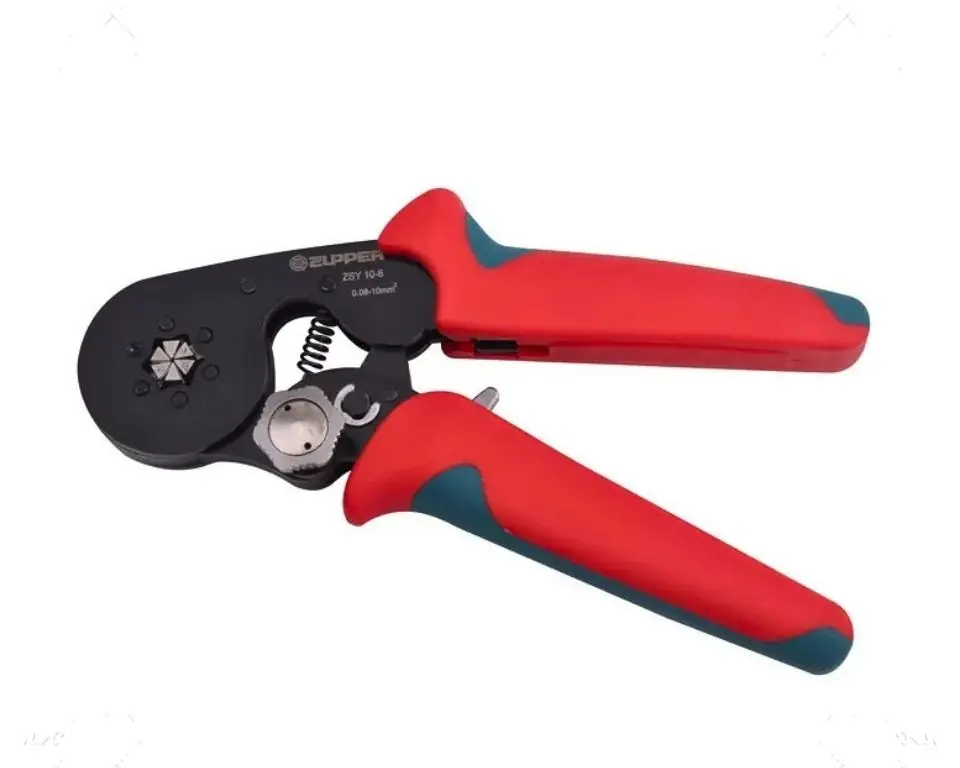

• Uyumlu pabuç/yüksük sıkma pensesi
• Kablo soyucu
• İzole eldiven
• Isı makaronu (ek koruma için, opsiyonel)

Adım Adım Kablo Ucu Pabuç / Yüksük Sıkma

1. Doğru Pabuç/Yüksük Seçimi Kablo kesiti ile pabuç/yüksük ölçüsü uyumlu olmalıdır. Örneğin 1,5 mm² kablo için 1,5 mm² yüksük seçilmelidir.

2. Kablo Ucunu Soyun Kablo soyucu ile pabuç/yüksük boyuna uygun uzunlukta soyun. Telleri kesmeden, yalnızca izolasyonu alın.

3. Pabuç/Yüksüğü Takın Soyulmuş kabloyu pabuç veya yüksük içine tamamen yerleştirin. Teller dışarı taşmamalıdır.

4. Pense ile Sıkın Pensesi üzerindeki uygun kalıbı seçin. Tek hamlede, tam kuvvetle sıkma işlemini yapın. Yarım sıkım bağlantının zamanla gevşemesine yol açar.

5. Çekme Testi Yapın Kabloyu hafifçe çekerek pabuç/yüksüğün gevşemediğini kontrol edin.

6. Ek Koruma (Opsiyonel) Isı makaron kullanarak bağlantı bölgesini kapatın. Bu, nem ve korozyona karşı ek koruma sağlar.

Güvenlik İpuçları

• Pense seçimi çok önemlidir; yanlış pense bağlantının ömrünü kısaltır.
• Pabuç veya yüksük ölçüsünden büyük veya küçük ürün kullanmayın.
• Tellerin kopmaması için soyma işlemini dikkatli yapın.
• Bağlantı noktalarını aşırı zorlamayın.

Sık Yapılan Hatalar

• Yanlış kesit ölçüsünde pabuç/yüksük kullanmak
• Yüksüğü pense yerine pense benzeri aletlerle (ör. yan keski) sıkmak
• Soyma sırasında iletken telleri koparmak
• Pabuç/yüksük içine kabloyu tam yerleştirmemek
