Çalışma Mantığı ve Tesisat Güvenliği
Çetinkaya ÇP 3025 T metal klemens kutusu (metal buat kutusu), elektrik panoları ile saha elemanları (sensörler, motorlar, butonlar) arasındaki kablo bağlantılarının güvenle ek yapılarak dağıtıldığı korumalı bir buat ve terminal kutusu işlevi görür. Metal gövdesi, elektromanyetik parazitlere karşı kalkanlama katkısı sağlarken gövde topraklama imkanıyla can ve mal emniyetini üst seviyede tutar. Kapalı yapısı sayesinde klemens terminallerine dışarıdan yetkisiz müdahaleleri ve kazaen teması engeller.

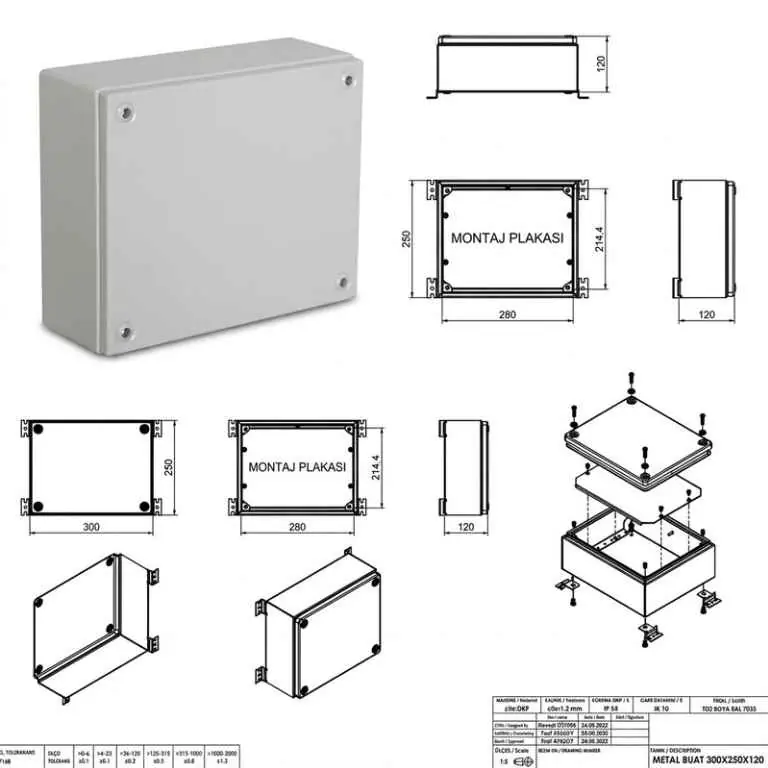

Teknik Parametre Tablosu
| Parametre | Değer / Açıklama |
| Model Kodu | ÇP 3025 T |
| Marka | Çetinkaya |
| Ürün Tipi | Metal Klemens Kutusu / Metal Buat Kutusu |
| Genişlik (X) | 300 mm (30 cm) |
| Yükseklik (Y) | 250 mm (25 cm) |
| Derinlik (Z) | 120 mm (12 cm) |
| Malzeme Et Kalınlığı | 1,20 mm |
| Gövde Malzemesi | DKP Metal Sac |
| Boya Kaplaması | Elektrostatik Toz Boya |
| Montaj Tipi | Duvar / Yüzey Montaj (Sıva Üstü) |
| Kapak Tipi | Vidalı Metal Kapak |
Kurulum ve Bağlantı Adımları
Güvenlik Tedbiri: Montaj ve kablolama işlemine başlamadan önce kutuya çekilecek olan besleme hatlarında enerji bulunmadığından emin olun.
Kutu Sabitleme: Metal klemens kutusunu, üzerindeki montaj yuvalarından dübel ve vida yardımıyla düzgün bir yüzeye sabitleyin.
Kablo Giriş Hazırlığı: Kablo girişleri için uygun rakor çaplarına göre kutu yüzeyinde rekor delikleri açın ve korumalı PG/M rakorları monte edin.
Klemens ve Kablo Bağlantısı: Kutu tabanına DIN montaj rayı sabitleyerek ray klemensleri dizin. Kablo iletkenlerini rakorlardan içeri alarak klemenslere uygun torkla bağlayın.
Gövde Topraklaması ve Kapak Kapatma: Metal gövdenin topraklama iletkeni bağlantısını yaptıktan sonra kapak contasını kontrol edip vidaları sıkarak emniyetle kapatın.
