Teknik kurulum desteği verilmektedir.

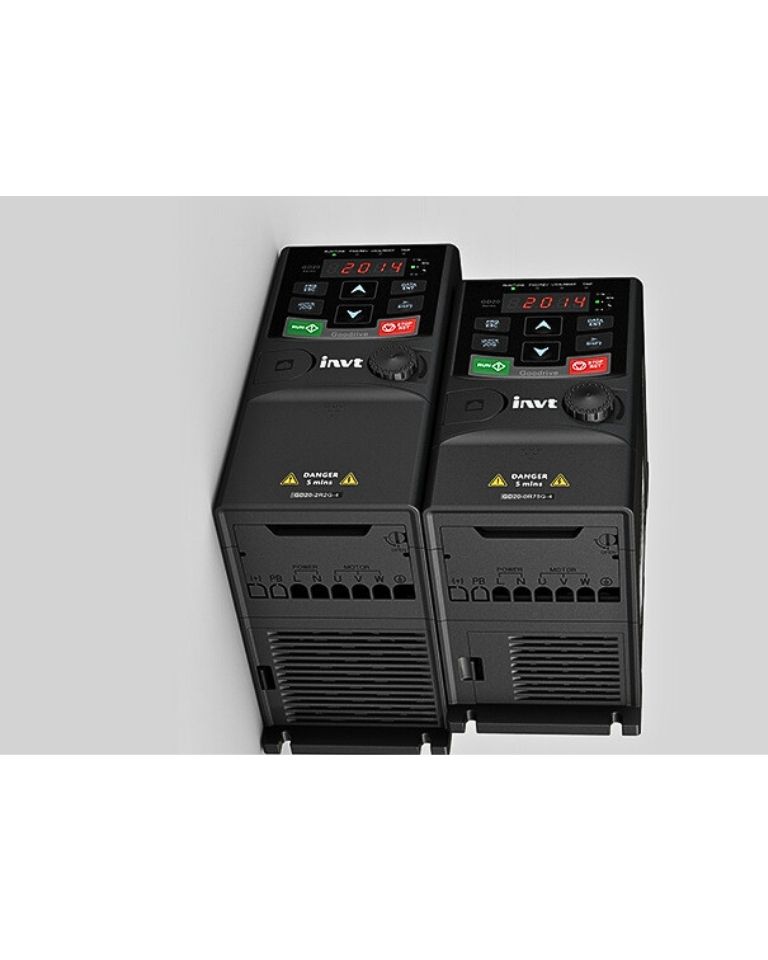

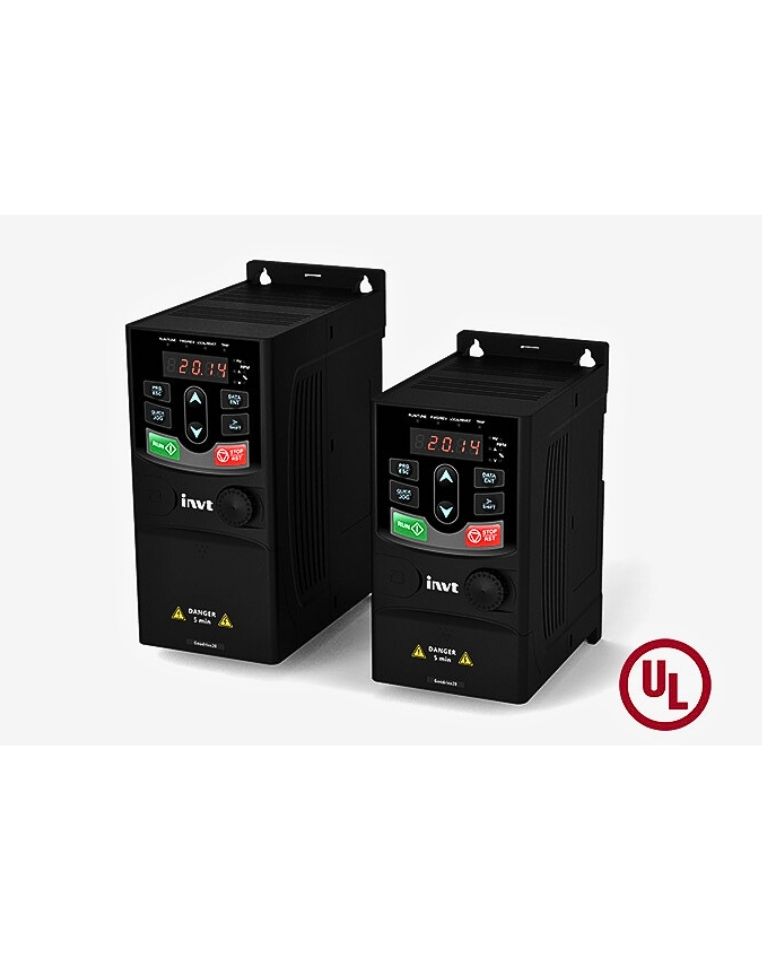

INVT GD20-7R5G-4-EU, 7.5 kW gücündeki motor uygulamaları için geliştirilmiş, trifaze 380V ile çalışan kompakt ve yüksek performanslı bir frekans invertörüdür. Sensörsüz vektör kontrol teknolojisi sayesinde motor hızını ve torkunu hassas şekilde yöneterek pompa, fan, konveyör ve endüstriyel otomasyon sistemlerinde stabil, verimli ve güvenilir bir çalışma sunar; aynı zamanda enerji tasarrufu sağlayarak işletme maliyetlerini düşürür.

Teknik Özellikler (Özet)

Kurulum ve Montaj Önerileri

1. Montaj
   • Duvara dikey olarak monte edin.
   • Havalandırma için üst ve alt tarafta minimum 10 cm boşluk bırakın.
   • Montaj delikleri: Ø5 mm.
2. Güç Bağlantıları
   • Önerilen sigorta/devre kesici: 32A.
   • Giriş ve çıkış kablolarını ayrı kanallarda çekin (elektromanyetik parazit için).
   • Motor kablosu 50-100 m arası ise çıkış reaktörü (AC reactor) kullanmanızı şiddetle tavsiye ederim.
   • 100 m üzeri mesafelerde lütfen ek önlem için teknik destek alın.
3. Topraklama
   • Hem sürücü hem motor gövdesi iyi topraklanmalıdır.
   • Topraklama direnci < 5 Ω önerilir.
4. Kontrol Kablosu
   • Analog sinyaller (0-10V / 4-20mA) için kalkanlı kablo kullanın.
   • RS485 Modbus için twisted pair (bükülü çift) kablo tercih edin.

Hızlı Devreye Alma (Fabrika Ayarları)

• P0.03 → Motor nominal frekansı (genellikle 50 Hz)
• P0.00 → Hız komut kaynağı (0 = Klavye, 1 = Analog, 2 = Modbus vb.)
• P0.01 → Koşu komut kaynağı
• P0.02 → Çalışma komutu kanalı

Entegre PID sayesinde pompa ve fan uygulamalarında basınç/akış kontrolü çok kolaydır. Kare tork eğrisi (fan/pompa) için uygun V/F eğrisini seçebilirsiniz.

Kurulum ve Montaj

Sürücü, duvara monte edilebilen kompakt bir tasarıma sahiptir. Montaj delikleri 5 mm çapındadır ve havalandırma için minimum 10 cm boşluk bırakılmalıdır. Güç bağlantıları için önerilen sigorta, devre kesici ve kontaktör 32A’dır. Motor ile sürücü arasındaki kablo uzunluğu 50-100 metre olduğunda çıkış reaktörü kullanılması tavsiye edilir; 100 metreyi aşan mesafelerde INVT teknik desteği ile ek önlemler alınmalıdır. Dayanıklı metal gövdesi ve modüler yapısı sayesinde bakım gereksinimi minimumdur; yazılım güncellemeleri ve genişletme kartları ile geleceğe dönük uyumluluk sağlar.

Kullanım Alanları

GD20-7R5G-4-EU, 7.5 kW güç kapasitesi ile orta güç gerektiren çok çeşitli endüstriyel ve ticari uygulamalarda kullanılmaktadır:

1. Pompa Sistemleri

• Sulama Sistemleri: Tarımda damlama veya yağmurlama sulama sistemlerinde su pompalarının hızını optimize ederek su ve enerji tasarrufu sağlar.

• Bina Otomasyonu: Hidrofor sistemlerinde, basınç sensörleriyle entegre çalışarak suyun sabit basınçta dağıtılmasını sağlar ve boru sistemlerinin ömrünü uzatır.

• Endüstriyel Pompalar: Kimya, gıda veya tekstil sektörlerinde sıvı transfer pompalarının hassas kontrolü için kullanılır. Örneğin, viskoz sıvıların dozaj pompalarında hız regülasyonu sağlar.

2. Fan ve Havalandırma Sistemleri

• HVAC Sistemleri: Ofis binaları, alışveriş merkezleri veya hastanelerde hava akışını düzenlemek için fan motorlarının hızını kontrol eder.

• Endüstriyel Havalandırma: Fabrika veya atölyelerde toz, duman veya sıcak hava tahliyesi için fanlarda enerji tüketimini düşürür.

• Tünel ve Metro Havalandırması: Orta ölçekli tünel havalandırma sistemlerinde enerji verimliliği sağlar.

3. Konveyör ve Taşıma Sistemleri

• Gıda ve İçecek Sektörü: Şişeleme veya paketleme hatlarında ürünlerin düzenli hareketini sağlar, ürün kaybını önler.

• Lojistik ve Depolama: Depo otomasyonunda konveyör sistemlerinde malzemelerin taşınmasını kontrol eder.

• Tekstil Üretimi: Kumaş veya iplik taşıma bantlarında hızın sabit tutulması veya kademeli ayarlanması için kullanılır.

4. Tekstil Makineleri

• İplik Sarma ve Eğirme: İplik kopmalarını önler ve üretim kalitesini artırır.

• Dikiş Makineleri: Orta ölçekli dikiş makinelerinde hassas hız kontrolü sağlar.

• Boyama ve Yıkama Sistemleri: Kimyasal madde tüketimini optimize eder.

5. CNC ve İşleme Makineleri

• Ahşap İşleme: Ahşap kesim veya oyma makinelerinde hız kontrolü sağlar.

• Metal İşleme: Torna veya freze makinelerinde yüzey kalitesini iyileştirir.

• 3D Yazıcılar: Özel 3D yazıcı tasarımlarında motor kontrolü için kullanılır.

6. Paketleme ve Dolum Makineleri

• Dolum Makineleri: Sıvı veya granül ürünlerin dolumunda hızın hassas ayarlanması sağlar.

• Etiketleme Makineleri: Etiketleme hızını ürün akışına senkronize eder.

• Ambalaj Makineleri: Shrink ambalaj veya vakum paketleme makinelerinde motor kontrolü sunar.

7. Diğer Uygulamalar

• Laboratuvar Ekipmanları: Karıştırıcılar, santrifüjler veya test cihazlarında hassas hız kontrolü.

• Asansör ve Yürüyen Merdiven Sistemleri: Orta ölçekli asansör veya yürüyen merdivenlerde yardımcı motor kontrolü.

• Eğlence Sektörü: Döner platformlar veya sahne ışık sistemlerinde motor kontrolü.

• Tıbbi Cihazlar: Orta güçlü ventilasyon veya pompa sistemlerinde hassas kontrol.

Sonuç

INVT GD20-7R5G-4-EU, maliyet-etkin, güvenilir ve enerji verimli bir hız kontrol cihazıdır. Kompakt tasarımı, kolay kurulumu, Modbus haberleşme desteği ve geniş uygulama alanları ile endüstriyel otomasyon projelerinde esneklik sağlar. Detaylı kurulum, parametre ayarları ve teknik destek için ürünle birlikte gelen kullanım kılavuzuna başvurulması veya INVT teknik desteği ile iletişime geçilmesi önerilir.

ElektrikSepetin.com olarak endüstriyel otomasyon, motor sürücü sistemleri, frekans invertörleri ve enerji yönetimi çözümleri alanında en güncel teknolojileri sizlere sunuyoruz.

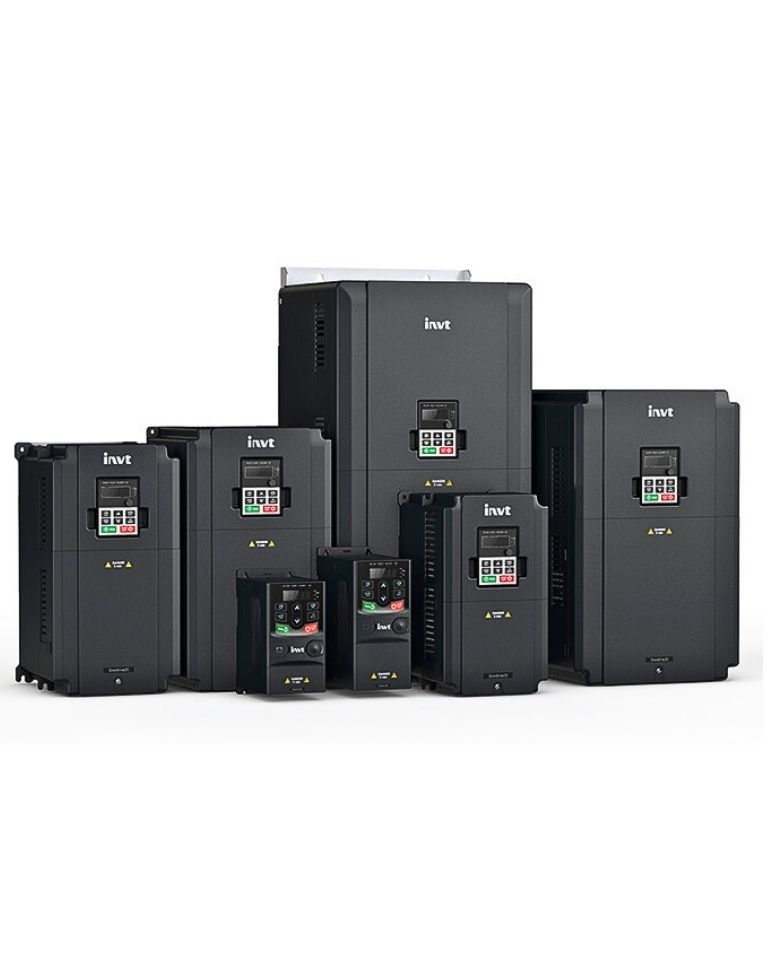

INVT GD20 serisi sürücüler; pompa sistemleri, fan-havalandırma hatları, CNC makineleri, konveyör sistemleri, tekstil ve gıda üretim hatları, laboratuvar cihazları gibi pek çok alanda yüksek verimlilik, güvenli hız kontrolü ve uzun ömürlü performans sağlar.

Tüm ürünlerimiz orijinal, CE sertifikalı ve teknik destek garantilidir.
Kurulum, devreye alma ve parametre ayarları için uzman teknik ekibimizden destek alabilirsiniz.
