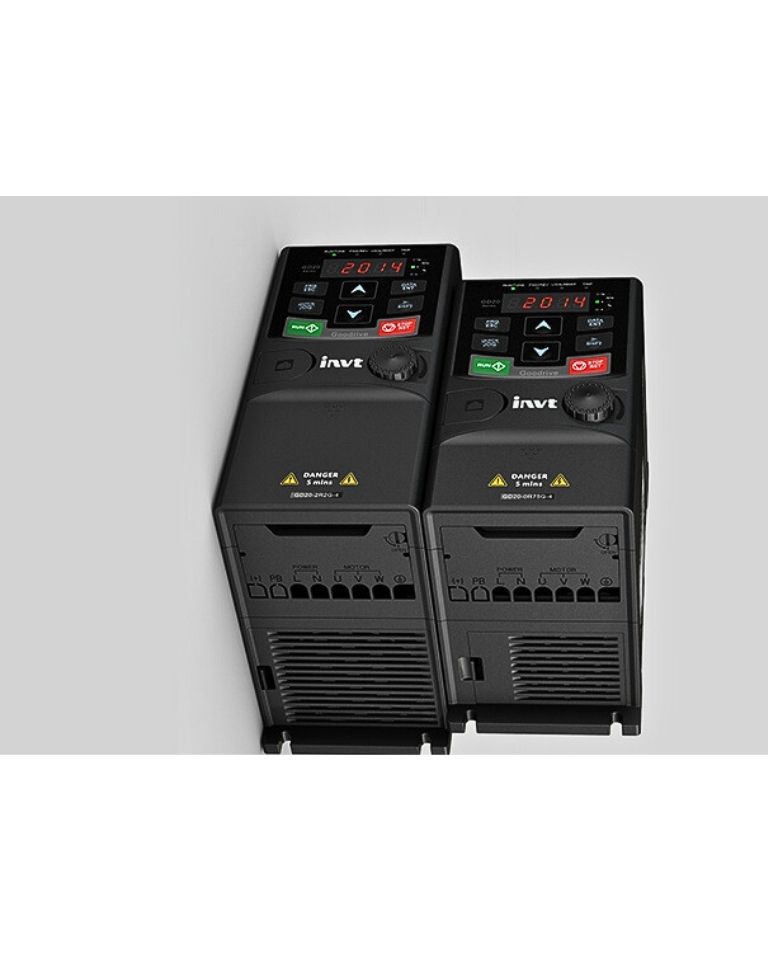

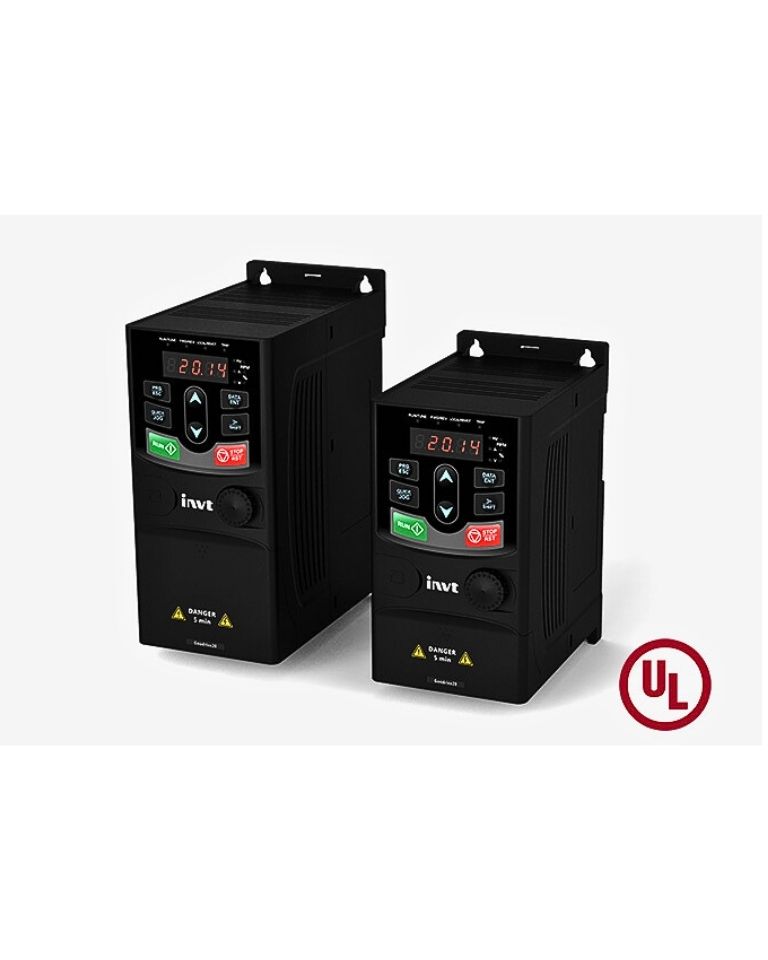

INVT GD20-0R7G-S2-EU, 0.75 kW gücündeki monofaze motorlar için geliştirilmiş, yüksek performanslı ve kompakt bir AC hız kontrol sürücüsüdür. Tek faz 220V girişten üç faz 220V çıkış üretebilen bu frekans invertörü, sensörsüz vektör kontrol (SVC) teknolojisi sayesinde motor hızını ve torkunu hassas şekilde yönetir. Pompa, fan, konveyör, tekstil makineleri ve küçük ölçekli endüstriyel uygulamalarda enerji tasarrufu, stabil çalışma ve uzun motor ömrü sunarak güvenilir bir çözüm sağlar.

Teknik Kurulum ve Destek:
INVT GD20-0R7G-S2-EU sürücünüz için teknik kurulum desteği sağlanmaktadır. Kurulum, parametre ayarları ve bakım konularında detaylı bilgi almak için INVT teknik destek ekibiyle iletişime geçebilirsiniz.

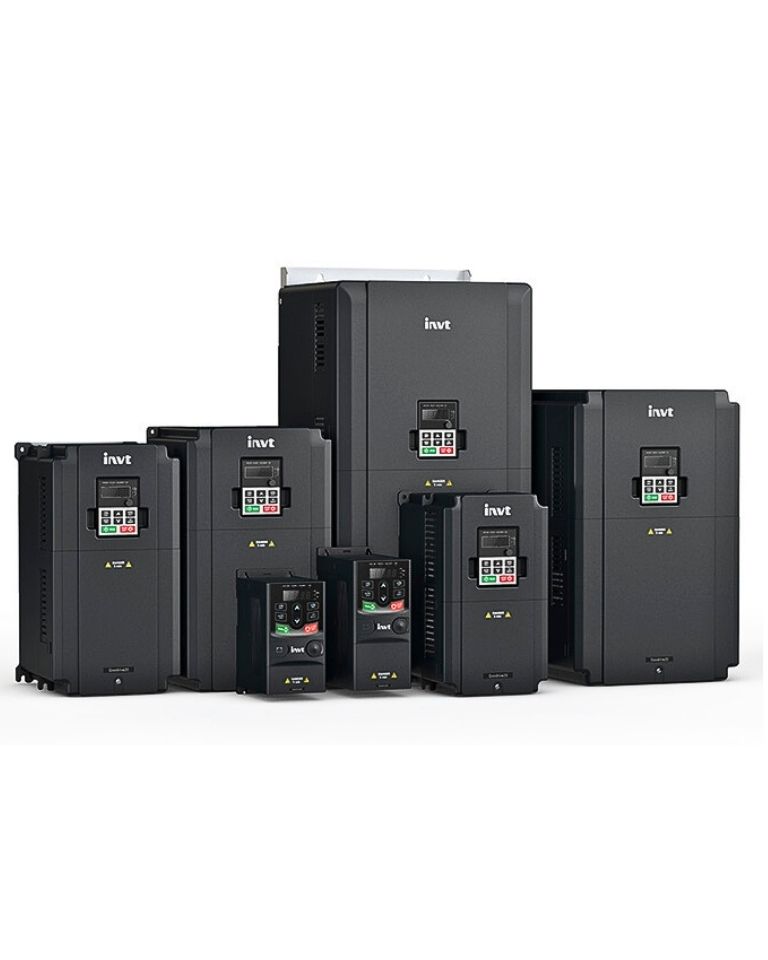

INVT GD20-0R7G-S2-EU, INVT’nin Goodrive20 serisine ait kompakt bir monofaze AC sürücüdür ve özellikle 0.75 kW’lık düşük güç uygulamalarda hassas hız kontrolü sağlamak üzere tasarlanmıştır. Bu model, tek fazlı 220V giriş voltajı ile çalışır ve üç fazlı 220V çıkış üretebilen vektör kontrollü bir frekans invertörü olarak, endüstriyel otomasyon, pompa-fan sistemleri, konveyör bantları, tekstil makineleri, küçük ölçekli motor tahrikleri ve daha birçok alanda güvenilir performans sunar. Ürün, Avrupa Birliği normlarına uygun olarak üretilmiş olup, CE sertifikalıdır ve EU standartlarına tam uyum sağlar. Kompakt tasarımı, kullanıcı dostu arayüzü ve sağlam koruma mekanizmaları ile hem endüstriyel hem de ticari projelerde tercih edilen bir çözümdür.

Teknik Özellikler

• Nominal Güç: 0.75 kW

• Giriş Voltajı: Tek fazlı 170-265V AC, 50/60 Hz

• Nominal Giriş Akımı: 9.3A

• Çıkış Akımı: 4.7A

• Çıkış Frekansı: Maksimum 400 Hz

• Kontrol Modları: Sensörsüz vektör kontrol (SVC) ve V/F kontrol

• Aşırı Yük Kapasitesi: %150 (60 saniye boyunca)

• Koruma Sınıfı: IP20

• Ortam Koşulları: -10°C ile +50°C, %0-95 nem (kondensasyonsuz)

• Boyutlar: 80 mm (genişlik) x 160 mm (yükseklik) x 123.5 mm (derinlik)

• Ağırlık: Yaklaşık 1.3 kg

• Titreşim Toleransı: 5.8 m/s² (0.6g)

• Haberleşme: Modbus RTU (RS485)

• Koruma Mekanizmaları: Aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma, motor aşırı yük, topraklama hatası gibi 20’den fazla hata kodu

Temel Özellikler ve Avantajlar

GD20-0R7G-S2-EU modeli, sensörsüz vektör kontrol algoritması sayesinde motor torkunu hassas bir şekilde yönetir, bu da özellikle değişken yük koşullarında stabil çalışma sağlar. V/F kontrol modu ile standart asenkron motorlara uyum sağlar ve enerji verimliliğini artırır. Entegre PID kontrolü, basınç, akış veya sıcaklık gibi parametrelerin otomatik regülasyonunu mümkün kılar, bu da pompa ve fan sistemlerinde ideal bir performans sunar. Enerji tasarrufu modunda %20-30 oranında güç tüketimini azaltabilir ve fan-pompa uygulamalarında kare frekans eğrisi ile verimliliği optimize eder.

Kullanıcı dostu keypad, LED göstergeli 5 tuşlu paneli ile parametre ayarları, hata sıfırlama ve manuel hız kontrolü gibi işlemleri kolaylaştırır. Fabrika ayarları hızlı devreye alma sağlar; örneğin, P0.03 parametresi ile motor nominal frekansı 50 Hz olarak önceden tanımlanmıştır. Modbus RTU protokolü üzerinden RS485 haberleşme desteği, PLC, SCADA veya HMI sistemleriyle kolay entegrasyon sağlar. Anahtar parametreler (P0.00 hız komut kaynağı, P0.01 koşu komut kaynağı) klavye veya yazılım aracılığıyla yapılandırılabilir.

Kurulum ve Montaj

Sürücü, duvara monte edilebilen kompakt bir tasarıma sahiptir. Montaj delikleri 5 mm çapındadır ve havalandırma için minimum 10 cm boşluk bırakılmalıdır. Güç bağlantıları için önerilen sigorta, devre kesici ve kontaktör 10A’dır. Motor ile sürücü arasındaki kablo uzunluğu 50-100 metre olduğunda çıkış reaktörü kullanılması tavsiye edilir; 100 metreyi aşan mesafelerde INVT teknik desteği ile ek önlemler alınmalıdır. Dayanıklı metal gövdesi ve modüler yapısı sayesinde bakım gereksinimi minimumdur; yazılım güncellemeleri ve genişletme kartları ile geleceğe dönük uyumluluk sağlar.

Kullanım Alanları

GD20-0R7G-S2-EU, 0.75 kW güç kapasitesi ile düşük güç gerektiren çok çeşitli endüstriyel ve ticari uygulamalarda kullanılmaktadır:

1. Pompa Sistemleri

• Sulama Sistemleri: Tarımda damlama veya yağmurlama sulama sistemlerinde su pompalarının hızını optimize ederek su ve enerji tasarrufu sağlar.

• Bina Otomasyonu: Hidrofor sistemlerinde, basınç sensörleriyle entegre çalışarak suyun sabit basınçta dağıtılmasını sağlar ve boru sistemlerinin ömrünü uzatır.

• Endüstriyel Pompalar: Kimya, gıda veya tekstil sektörlerinde sıvı transfer pompalarının hassas kontrolü için kullanılır. Örneğin, viskoz sıvıların dozaj pompalarında hız regülasyonu sağlar.

2. Fan ve Havalandırma Sistemleri

• HVAC Sistemleri: Ofis binaları, alışveriş merkezleri veya hastanelerde hava akışını düzenlemek için fan motorlarının hızını kontrol eder.

• Endüstriyel Havalandırma: Fabrika veya atölyelerde toz, duman veya sıcak hava tahliyesi için fanlarda enerji tüketimini düşürür.

• Tünel ve Metro Havalandırması: Küçük ölçekli tünel havalandırma sistemlerinde enerji verimliliği sağlar.

3. Konveyör ve Taşıma Sistemleri

• Gıda ve İçecek Sektörü: Şişeleme veya paketleme hatlarında ürünlerin düzenli hareketini sağlar, ürün kaybını önler.

• Lojistik ve Depolama: Depo otomasyonunda küçük konveyör sistemlerinde malzemelerin taşınmasını kontrol eder.

• Tekstil Üretimi: Kumaş veya iplik taşıma bantlarında hızın sabit tutulması veya kademeli ayarlanması için kullanılır.

4. Tekstil Makineleri

• İplik Sarma ve Eğirme: İplik kopmalarını önler ve üretim kalitesini artırır.

• Dikiş Makineleri: Küçük ölçekli dikiş makinelerinde hassas hız kontrolü sağlar.

• Boyama ve Yıkama Sistemleri: Kimyasal madde tüketimini optimize eder.

5. Küçük Ölçekli CNC ve İşleme Makineleri

• Ahşap İşleme: Küçük ölçekli ahşap kesim veya oyma makinelerinde hız kontrolü sağlar.

• Metal İşleme: Küçük torna veya freze makinelerinde yüzey kalitesini iyileştirir.

• 3D Yazıcılar: Özel 3D yazıcı tasarımlarında motor kontrolü için kullanılır.

6. Paketleme ve Dolum Makineleri

• Dolum Makineleri: Sıvı veya granül ürünlerin dolumunda hızın hassas ayarlanması sağlar.

• Etiketleme Makineleri: Etiketleme hızını ürün akışına senkronize eder.

• Ambalaj Makineleri: Shrink ambalaj veya vakum paketleme makinelerinde motor kontrolü sunar.

7. Diğer Uygulamalar

• Laboratuvar Ekipmanları: Karıştırıcılar, santrifüjler veya test cihazlarında hassas hız kontrolü.

• Asansör ve Yürüyen Merdiven Sistemleri: Küçük ölçekli asansör veya yürüyen merdivenlerde yardımcı motor kontrolü.

• Eğlence Sektörü: Döner platformlar veya sahne ışık sistemlerinde motor kontrolü.

• Tıbbi Cihazlar: Düşük güçlü ventilasyon veya pompa sistemlerinde hassas kontrol.

Sonuç

INVT GD20-0R7G-S2-EU, maliyet-etkin, güvenilir ve enerji verimli bir hız kontrol cihazıdır. Kompakt tasarımı, kolay kurulumu, Modbus haberleşme desteği ve geniş uygulama alanları ile endüstriyel otomasyon projelerinde esneklik sağlar. Detaylı kurulum, parametre ayarları ve teknik destek için ürünle birlikte gelen kullanım kılavuzuna başvurulması veya INVT teknik desteği ile iletişime geçilmesi önerilir.
