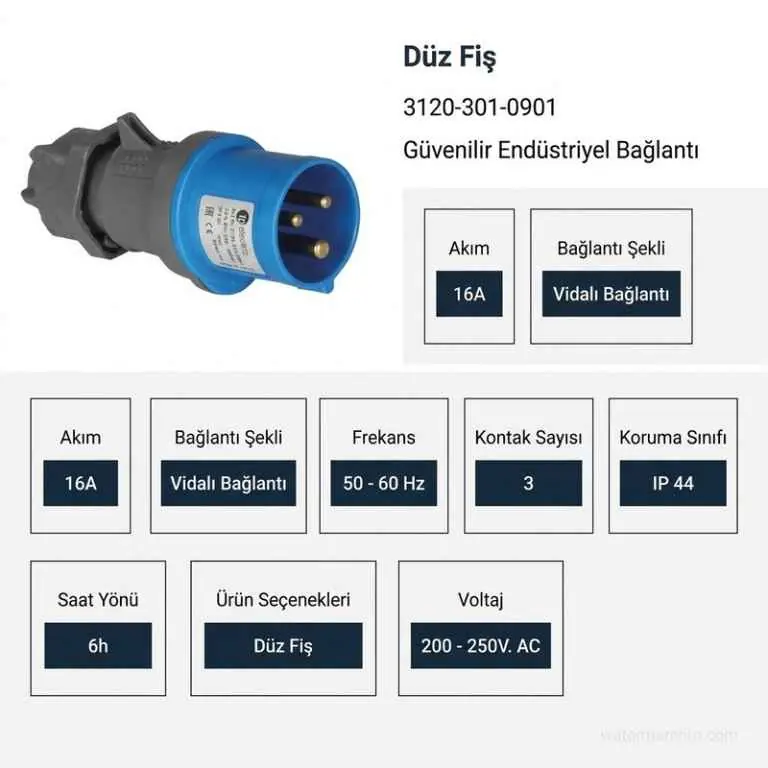

Teknik Parametre Tablosu
| Parametre | Değer / Açıklama |
| Model Kodu | 3120-301-0901 |
| Marka | Tplast |
| Ürün Tipi | CEE Norm Düz Fiş (Seyyar Erkek Fiş) |
| Anma Akımı | 16 Ampere |
| Anma Gerilimi | 200V - 250V AC (Monofaze) |
| Çalışma Frekansı | 50 - 60 Hz |
| Kutup Sayısı | 3 (1 Faz + 1 Nötr + Toprak / 2P+E) |
| Saat Konumu | 6h |
| Gövde Tipi | Seyyar Düz Erkek Fiş |
| Bağlantı Tipi | Vidalı Klemens |
| Koruma Sınıfı | IP44 |
| Gövde Malzemesi | Poliamid (İzolasyonlu Termoplastik) |
Kurulum ve Bağlantı Adımları
Güvenlik Tedbiri: Montaj işlemine başlamadan önce kablonun bağlı olduğu güç kaynağında enerji bulunmadığından emin olun.
Kablo Hazırlığı ve Rakor Geçişi: Kablo dış kılıfını uygun boyda soyun; arka kablo rakorunu ve sızdırmazlık contasını kablo üzerine sırasıyla geçirin.
Vidalı Klemens Bağlantısı: Kablo damarlarını sıyırıp yüksük taktıktan sonra Faz (L), Nötr (N) ve Sarı-Yeşil Toprak (PE) uçlarını iç terminaldeki ilgili erkek kontak klemenslerine yerleştirip vidaları torkunda sıkın.
Gövde Montajı: İç klemens blokunu dış kovan içerisine oturtup sabitleyin ve arka kablo rakorunu sıkarak kablo tutuculuğunu ve IP44 sızdırmazlığını sağlayın.
Test ve İşletmeye Alma: Uyumlu 3 kutuplu CEE norm dişi prize fişi takıp kilit mekanizmasının oturduğundan emin olarak sisteme enerji verin.
