Kurulum ve Bağlantı Adımları

1. Güvenlik Tedbiri: Montaj işlemine başlamadan önce makine veya pano iç besleme hattında enerji bulunmadığından emin olun.

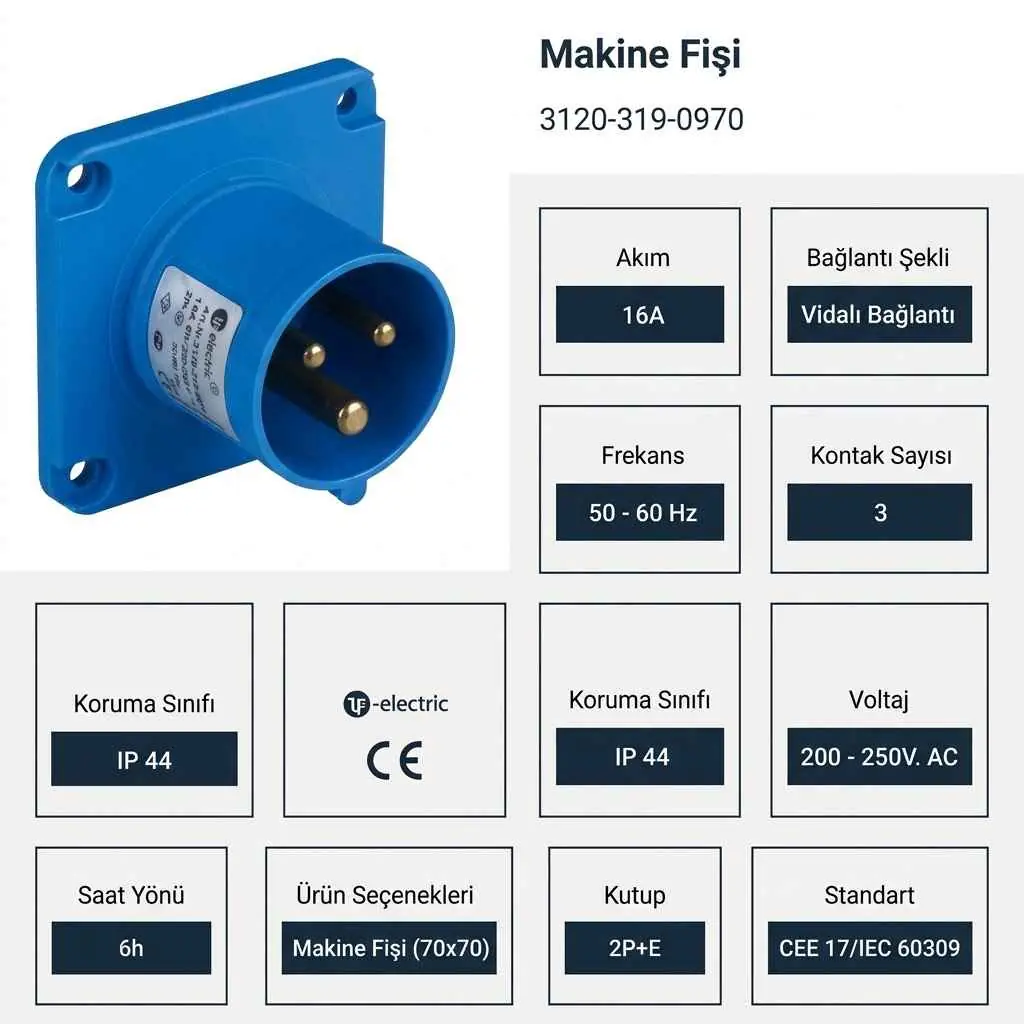

2. Pano Yüzey Hazırlığı: Pano veya cihaz yüzeyinde 70x70 mm flanş ölçüsüne uygun dairesel geçiş deliğini ve 4 adet sabitleme vida yuvasını açın.

3. Vidalı Klemens Bağlantısı: Kablo damarlarını sıyırıp yüksük taktıktan sonra Faz (L), Nötr (N) ve Sarı-Yeşil Toprak (PE) uçlarını arka terminaldeki ilgili erkek kontak klemenslerine yerleştirip vidaları torkunda sıkın.

4. Flanş Sabitleme: Sızdırmazlık contasını gövde arkasına oturtup makine fişini pano yüzeyine 4 adet vida yardımıyla sabitleyin.

5. Test ve İşletmeye Alma: Uyumlu 3 kutuplu CEE norm dişi uzatma prizini makine fişine takıp kilit mekanizmasını oturtarak sisteme emniyetle enerji verin.

Kullanım Sahaları ve Tesisat Uygulamaları

• Elektrik kumanda panoları ve şantiye seyyar güç dağıtım kutuları.

• Jeneratör enerji giriş panelleri ve monofaze kompresör gövdeleri.

• 220V - 250V AC endüstriyel makine besleme noktaları.

• Fabrika imalat hatları ve kompakt mekanik atölye cihaz kovanları.
