• CEE Norm Uluslararası Standart: IEC/EN 60309 standartlarına tam uygunluk göstererek mavi renk kodu ile 200-250V AC sanayi tipi yüksek akımlı hatlarda evrensel uyumluluk sunar.

• 63 Ampere Yüksek Akım Kapasitesi: Kalın kesitli kablolarla beslenen, yüksek güç çeken monofaz kaynak makineleri, jeneratör çıkış hatları ve ağır hizmet seyyar sistemler için emniyetli güç aktarımı sağlar.

• Pilot Kontak Emniyet Sistemi (2P+E+p - 6h): Faz, Nötr ve Toprak pimlerinin yanı sıra entegre pilot kontak (p) sayesinde devreye alma ve devreden çıkarma anında ark oluşumunu önleyen elektriksel kilitlenme emniyeti sunar.

• Sağlam Sıva Üstü Kutu Gövdesi: 100x100 mm taban yapısına sahip korumalı dış kasası sayesinde duvar, kolon veya pano yan yüzeylerine güvenle sabitlenerek dış etkenlere karşı direnç gösterir.

• Vidalı Bağlantı Kolaylığı: İç terminal iletkenlerinin vidalı klemens yapısı sayesinde yüksek kesitli iletkenlerle bile hızlı, sağlam ve ısınmaya karşı dirençli bir montaj imkanı tanır.

• Isıya ve Darbeye Dayanıklı Malzeme: Yüksek kaliteli poliamid izolasyonlu termoplastik gövdesi, ağır sanayi ortamlarındaki mekanik zorlamalara ve darbelere karşı üstün mukavemet kazandırır.

Çalışma Mantığı ve Tesisat Güvenliği

CEE Norm endüstriyel 63A duvar fişleri (sıva üstü erkek konnektör), duvar veya kolon yüzeylerine monte edilerek sabit bir enerji çıkış veya aktarım noktası oluşturur. Genellikle jeneratör çıkışlarında veya enerjinin taşınacağı hat başlarında besleme kaynağı tarafında erkek uç sağlamak amacıyla kullanılır. Mavi renk kodlaması ve 6h saat yönü konumu, fişin yalnızca doğru gerilim seviyesine (200V-250V AC) sahip 63A 3 kutuplu dişi uzatma prizleriyle eşleşebilmesini garanti eder. Entegre pilot kontak yapısı ise yük altında bağlantı ayrılması esnasında oluşabilecek ark riskini ve konnektör deformasyonlarını önler.

Teknik Parametreler

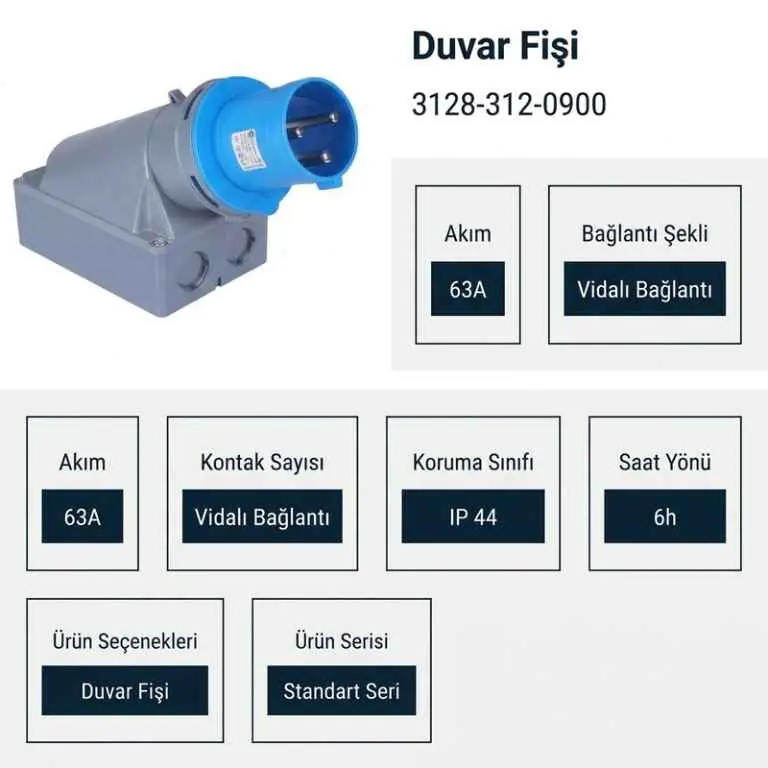

• Model Kodu: 3128-312-0900

• Marka: Tplast

• Ürün Tipi: CEE Norm Duvar Fişi (Sıva Üstü Erkek Konnektör)

• Anma Akımı: 63 Ampere

• Anma Gerilimi: 200V - 250V AC (Monofaz Yüksek Akım)

• Çalışma Frekansı: 50 - 60 Hz

• Kutup Sayısı: 3 (1 Faz + Nötr + Toprak + Pilot Kontak / 2P+E+p)

• Saat Konumu: 6h

• Taban / Flanş Ölçüsü: 100 x 100 mm

• Gövde Tipi: Duvar / Kolon Montaj (Sıva Üstü Kutulu)

• Bağlantı Tipi: Vidalı Klemens

• Koruma Sınıfı: IP44

• Gövde Malzemesi: Poliamid (İzolasyonlu Termoplastik)

Kurulum ve Bağlantı Adımları

1. Güvenlik Tedbiri: Montaj işlemine başlamadan önce besleme hattında kesinlikle enerji bulunmadığından emin olun.

2. Duvar / Yüzey Sabitleme: Duvar fişinin arka montaj kasasını, 100x100 mm taban ölçülerini dikkate alarak dübel ve vidalar yardımıyla sağlam şekilde yüzeye sabitleyin.

3. Kablo Giriş Hazırlığı: Besleme kablosunu alt veya arka kablo giriş rakorundan içeri geçirin.

4. Vidalı Klemens Bağlantısı: Kablo damarlarını uygun boyda sıyırıp kablo yüksüğü taktıktan sonra Faz (L), Nötr (N), Sarı-Yeşil Toprak (PE) ve varsa Pilot Kontak (p) uçlarını ilgili erkek pim klemenslerine yerleştirip vidalarını torkunda sıkın.

5. Gövde Kapatma ve Test: Ön kapak kasasını sabitleme vidalarıyla kapatarak IP44 sızdırmazlığını sağlayın. Uyumlu 63A dişi uzatma prizini takıp sisteme emniyetle enerji verin.

Kullanım Sahaları ve Tesisat Uygulamaları

• Mobil ve sabit jeneratör çıkış panelleri, enerji aktarım hatları.

• Fabrika duvarları, atölyeler ve beton kolon yüksek akım güç noktaları.

• Şantiye ana dağıtım panoları ve seyyar konteyner enerji çıkışları.

• Yüksek güç çeken sanayi tipi monofaz makine ve test üniteleri beslemeleri.
