Kurulum ve Bağlantı Adımları

1. Güvenlik Tedbiri: Montaj işlemine başlamadan önce besleme hattının enerjisini kesin ve hatta gerilim bulunmadığını ölçü aletiyle teyit edin.

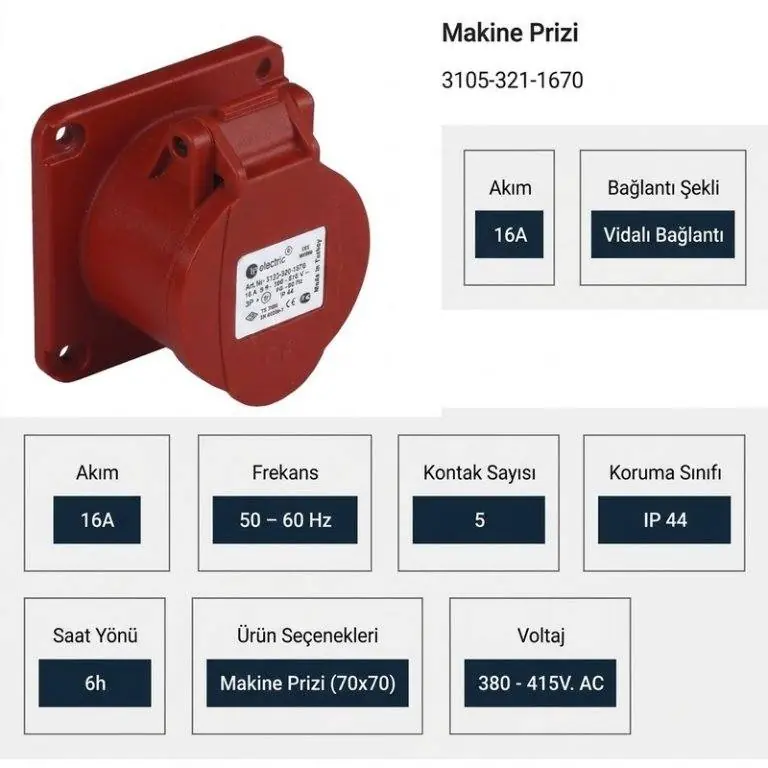

2. Pano Yüzey Hazırlığı: Makine veya pano yüzeyinde 70x70 mm flanş ölçüsüne uygun dairesel geçiş deliğini ve 4 adet köşe sabitleme vida yuvasını delin.

3. Vidalı Klemens Bağlantısı: Kablo damarlarını sıyırıp yüksük taktıktan sonra L1, L2, L3 faz iletkenlerini, Nötr (N) ve Sarı-Yeşil Toprak (PE) uçlarını iç terminaldeki numaralandırılmış dişi klemenslere yerleştirip sıkın.

4. Flanş Montajı: Sızdırmazlık contasını gövde arkasına oturtup prizi pano yüzeyine 4 adet cıvata/vida yardımıyla sabitleyin.

5. Test ve İşletmeye Alma: Yaylı emniyet kapağını kaldırarak uyumlu CEE norm düz veya eğik fişi takıp kilitleyin; kontrollerin ardından sisteme enerji verin.

Kullanım Sahaları ve Tesisat Uygulamaları

• Elektrik kumanda panoları, dağıtım kutuları ve şantiye tablo yüzeyleri.

• Jeneratör kabinleri, kompresörler ve endüstriyel iklimlendirme üniteleri.

• Plastik, ambalaj, gıda ve metal işleme makine gövdeleri.

• Mobil karavanlar, konteyner sistemleri ve seyyar güç jenerasyon üniteleri.
