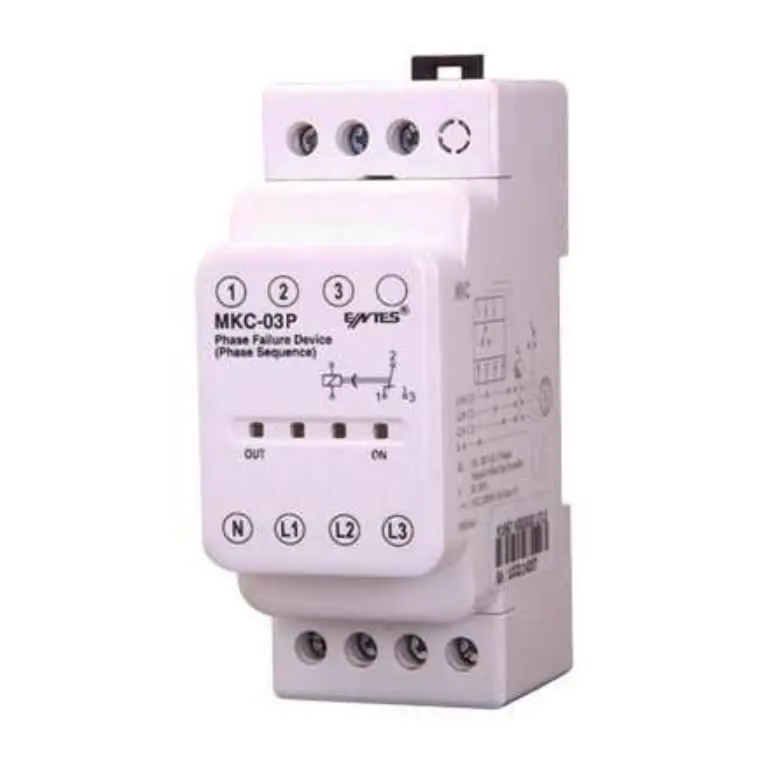

Entes MKC-03 (M1667) Motor Faz Koruma Rölesi

Sanayi tesislerinde en sık karşılaşılan arızalardan biri, faz yokluğu, faz sırası hatası veya gerilim dengesizliği nedeniyle üç fazlı motorların aşırı ısınması ve yanmasıdır. Motor korumasında yaygın olarak kullanılan termik-manyetik röleler, elektromanyetik yapıları ve demeraj akımını karşılayabilmek için akım ayarlarının yüksek tutulması nedeniyle bu olumsuz etkileri yeterince önleyemez.

Entes MKC-03 Motor Faz Koruma Rölesi, bu riskleri ortadan kaldırmak ve motorları etkin şekilde korumak üzere tasarlanmıştır. Nötr bağlantılı yapıdadır ve aşağıdaki koruma fonksiyonlarını yerine getirir:

• Faz Yokluğu Koruması: İzlenen üç fazdan herhangi birinin kaybolması durumunda çıkış rölesi otomatik olarak OFF konumuna geçer ve motoru devreden çıkarır.
• Faz Sırası Hatası Koruması: Faz sırası doğru (L1-L2-L3 saat yönünde) iken çıkış rölesi ON konumundadır. Sıra değiştiğinde röle OFF olur ve motor devreye alınmaz.
• Nötr Kopması Algılaması: Nötr hattındaki kopmaları tespit ederek koruma sağlar.
• Sabit Asimetri (Gerilim Dengesizliği) Koruması – %40: Faz-Nötr gerilim dengesizliği sabit %40 değerini aştığı anda (ayarlanamaz) çıkış rölesi motoru devreden çıkarır. Üç fazlı sistemlerde dengesiz yükleme gibi durumlarda kaybolan faza indüklenen gerilim ölçülür; bu değer motor cinsine ve yük durumuna göre değişir. Dengesizlik belirlenen değerin altındaysa röle çekili kalır, aşarsa bırakır.

Teknik Özellikler:

• Ürün Kodu: M1667

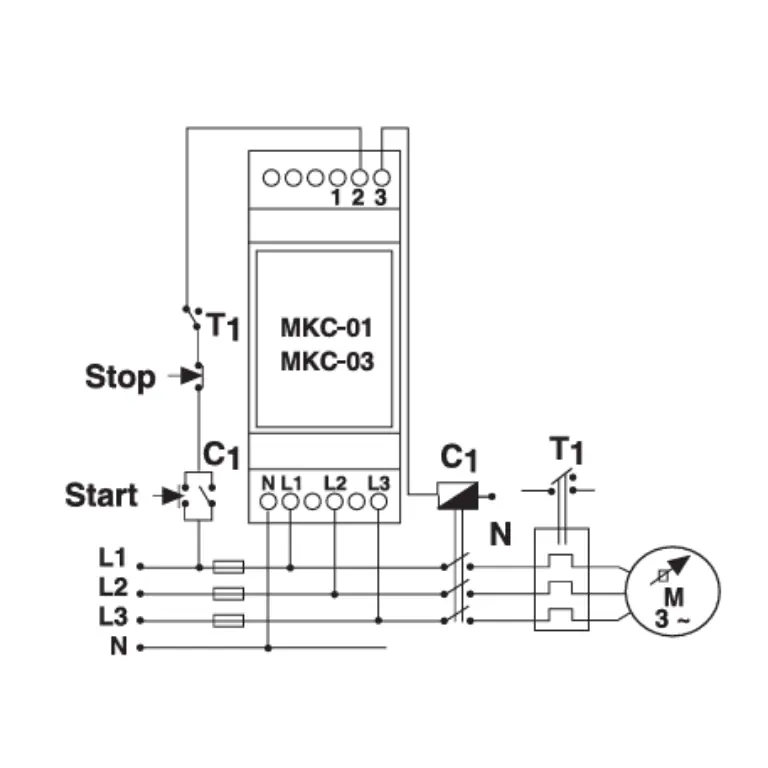

• Çalışma Gerilimi: 220-230 VAC (3 faz + nötr, 4 kablo yıldız bağlantı)
• İşletme Aralığı: (0,8-1,2) × Un
• Frekans: 50/60 Hz
• Kontak Çıkışı: 1 C/O (değişir kontak), 8A / 250 VAC / 2000 VA
• Sabit Asimetri: %40
• Gecikme Zamanı: 0,2 sn (sabit)

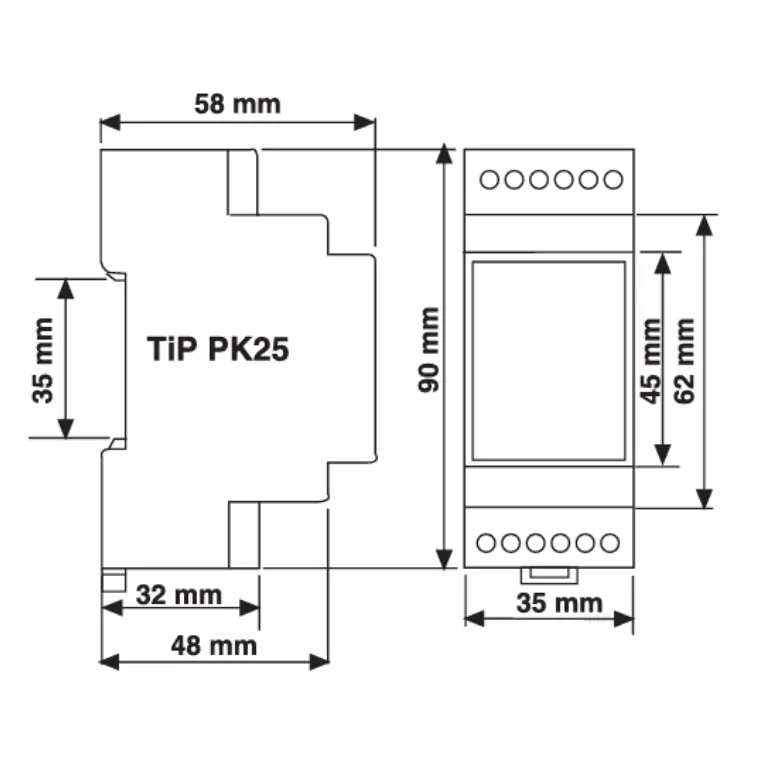

• Montaj: DIN2 ray montajı
• Koruma Sınıfı: IP20
• Ortam Sıcaklığı: -5 °C … +55 °C

LED göstergeleri ile çalışma ve hata durumu kolayca izlenebilir. Kompakt yapısı sayesinde pano içi montaja uygundur.

Pompa, kompresör, fan, konveyör, asansör ve endüstriyel makine hatları gibi üç fazlı motor kullanılan tüm uygulamalarda güvenle tercih edilir. Motor ömrünü uzatır, arıza riskini ve bakım maliyetlerini düşürür.
