Endüstriyel elektrik tesisatlarında ve üç fazlı motor sistemlerinde şebeke dalgalanmalarına karşı tam koruma sağlayan Dijital Faz Motor Koruma Rölesini ve ihtiyacınız olan tüm şalt ile otomasyon ekipmanlarını
Çok Yönlü Şebeke Koruması: Üç fazlı sistemlerde aşırı gerilim, düşük gerilim, faz kaybı ve faz sırası hatalarına karşı tam güvenlik sağlar.
Sabit Asimetri Hassasiyeti: %20 sabit asimetri eşiği sayesinde fazlar arasındaki gerilim dengesizliklerini tespit ederek motorun aşırı ısınmasını ve yanmasını önler.
Hata Bekleme Zamanlayıcısı: Anlık voltaj sıçramalarında veya geçici dalgalanmalarda sistemin gereksiz yere durmasını engelleyen ~3 saniyelik sabit gecikme süresine sahiptir.
Faz Sırası Kontrolü: Yanlış faz sırasına bağlı olarak motorların ters yönde dönmesini engeller, mekanik ekipman ve pompa hasarlarının önüne geçer.
Yüksek Kontak Kapasitesi: 5A / 250V AC rezistif yük kapasitesine sahip röle çıkışı ile kontaktör ve kumanda devrelerini doğrudan tetikler.
Çalışma Mantığı ve Tesisat Güvenliği
Röle, 3x380V AC şebeke hatlarındaki gerilim değerlerini sürekli olarak ölçer. Şebekedeki gerilim 270V altına düşerse (U<), 440V üstüne çıkarsa (U>), fazlardan biri kesilirse veya faz sırası hatalıysa belirlenen 3 saniyelik hata gecikme süresi sonunda röle kontaklarını açarak kumanda devresini keser. Şebeke değerleri normal aralığa döndüğünde sistem otomatik olarak tekrar güvenli çalışma konumuna geçer.
Teknik Parametre Tablosu
| Parametre | Değer / Açıklama |
| Model Kodu | FKD-01F |
| Çalışma Gerilimi (Un) | 3 x 380V AC (Trifaze) |
| Çalışma Frekansı | 50 / 60 Hz |
| Yüksek Gerilim Sınırı (U>) | 440V AC (Sabit) |
| Düşük Gerilim Sınırı (U<) | 270V AC (Sabit) |
| Asimetri Seti | %20 (Sabit) |
| Gecikme Süresi (t) | ~3 Saniye (Sabit) |
| Çalışma Gücü | < 6VA |
| Ölçüm Hassasiyeti | ± %1 |
| Röle Çıkışı / Kontak | 5A / 250V AC (Rezistif Yük) |
| Çalışma Sıcaklığı | -20°C ile +55°C arası |
| Bağlantı ve Kablo Çapı | Terminal Bağlantı / 2,5 mm² |

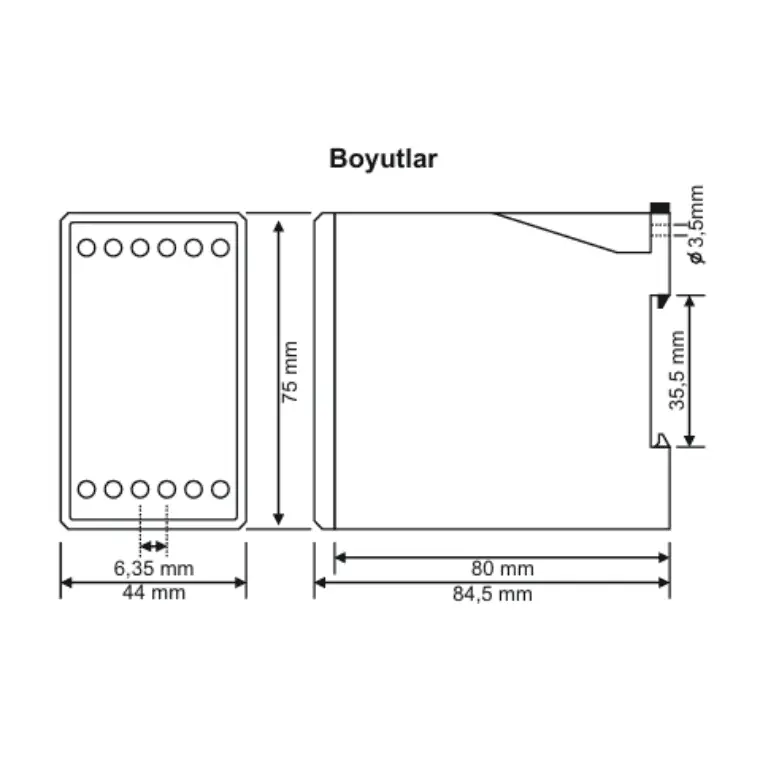

| Montaj ve Ağırlık | Pano İçi Dikey veya DIN Rayı / Max. 250 gr |
| Çalışma İrtifası | < 2000 Metre |
Kurulum ve Bağlantı Adımları
Enerji Kesme: Montaj işlemine başlamadan önce panonun ana besleme şalterini kapatın ve hatta enerji olmadığını doğrulayın.
Mekanik Montaj: Cihazı pano içerisindeki standart DIN klemens rayına veya dikey pano yüzeyine sabitleyin.

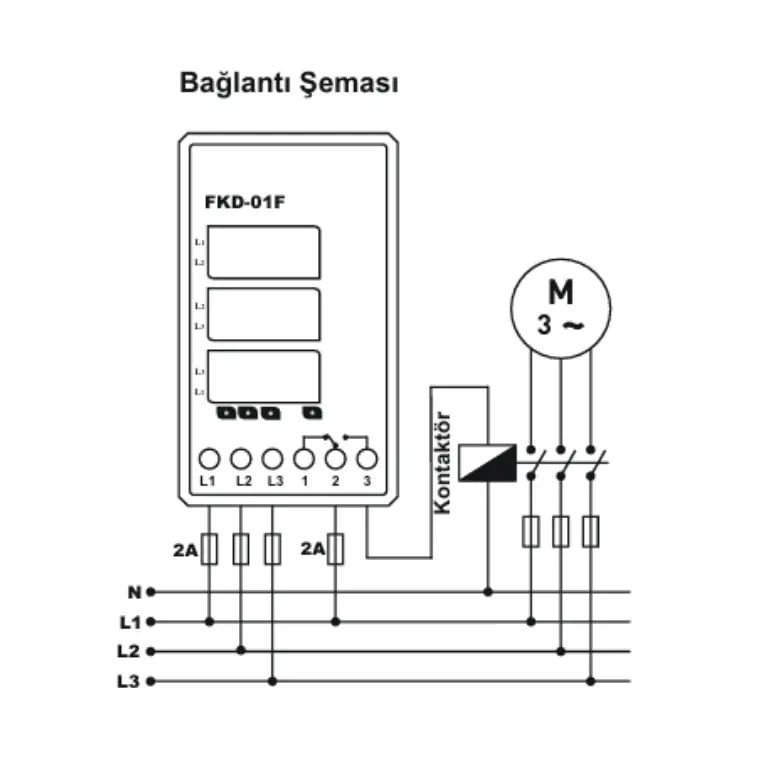

Güç ve Ölçüm Bağlantıları: Şebekeden gelen L1, L2, L3 faz hatlarını ve gerekiyorsa Nötr hattını cihazın ilgili terminal klemenslerine 2,5 mm² kesitli kablo ile bağlayın.
Kumanda Devre Bağlantısı: Motor kontaktörünün bobin devresini rölenin normalde açık (NO) veya ortak (COM) kontak uçları üzerinden seri olarak geçirin.
Test ve Kontrol: Enerji verdikten sonra cihaz üzerindeki durum LED'lerini kontrol ederek faz sırası ve voltaj seviyelerinin uygunluğunu doğrulayın.
Kullanım Sahaları ve Tesisat Uygulamaları
Sanayi tesisleri, imalathaneler ve bina dağıtım panoları.
Trifaze elektrik motorları, kompresörler ve hidrofor sistemleri.
HVAC iklimlendirme, havalandırma fanları ve emiş pompaları.
Kırma, taşıma, konveyör ve asansör kumanda panoları.
Ürün Tedariki ve İletişim
FKD-01F Dijital Faz Motor Koruma Rölesini ve projeleriniz için ihtiyaç duyduğunuz tüm koruma röleleri, otomasyon ve şalt malzemelerini doğrudan depodan teslim alma avantajı ve en uygun fiyatlarla
Toplu alımlar, teknik detay doğrulamaları ve stok sorularınız için 0544 440 23 85 WhatsApp destek hattımız üzerinden ekibimizle dilediğiniz an iletişime geçebilirsiniz. Siparişleriniz kontrol edilerek özenle paketlenmekte ve kargo şirketine teslim edilmektedir.
