Entes MKC-03P Motor Faz Koruma Rölesi (PTC Korumalı – M2710)
Sanayi tesislerinde faz arızası, faz sırası hatası, gerilim dengesizliği veya nötr kopması gibi durumlarda üç fazlı motorların aşırı ısınmasını ve yanmasını önlemek için tasarlanmıştır. Klasik termik-manyetik röleler demeraj akımı nedeniyle yüksek ayarlandığından bu risklerde yetersiz kalabilir. Entes MKC-03P, sunduğu hassas koruma özellikleri ile motorlarınızın ömrünü uzatır ve arıza maliyetlerinizi minimize eder.
Öne Çıkan Koruma Özellikleri
Gerilim Dengesizliği Koruması (Sabit %40): Faz-Nötr arası gerilim dengesizliği (asimetri) %40'ı aştığında çıkış rölesi motoru gecikmesiz olarak devreden çıkarır.
Faz Sırası Koruması: L1, L2, L3 faz sırası ters olduğunda motorun yanlış yönde dönmesini engeller ve devreye almaz.
PTC (Motor Sıcaklık) Koruması: Motor sargı sıcaklığı PTC eşik değerini aştığında motoru anında devreden çıkarır. (PTC kullanılmayacaksa cihaz üzerindeki PTC klemensleri kısa devre edilmelidir).
LED Göstergeler: ON (Besleme Var) ve OUT (Röle Çekili) LED'leri ile çalışma durumu anlık olarak izlenebilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
| Model / Ürün Kodu | Entes MKC-03P (M2710) |
| İşletme Gerilimi (Un) | 3 Faz + Nötr, 220-230 VAC (4 Kablo Yıldız) |
| İşletme Aralığı | (0.9 - 1.1) × Un |
| İşletme Frekansı | 50 / 60 Hz |
| Kontak Tipi | 1 C/O (Açık/Kapalı Kontak), 8A, 250 VAC, 2000 VA (Cosφ=1) |
| Asimetri Değeri | Sabit %40 (Faz-Nötr) |
| Gecikme Zamanı | 0.2 Saniye |
| Koruma Sınıfı | IP 20 |
| Çalışma Sıcaklığı | -20 °C ... +55 °C |
| Montaj Şekli | DIN Rail (Pano Klemens Rayı) veya Vida ile Montaj |

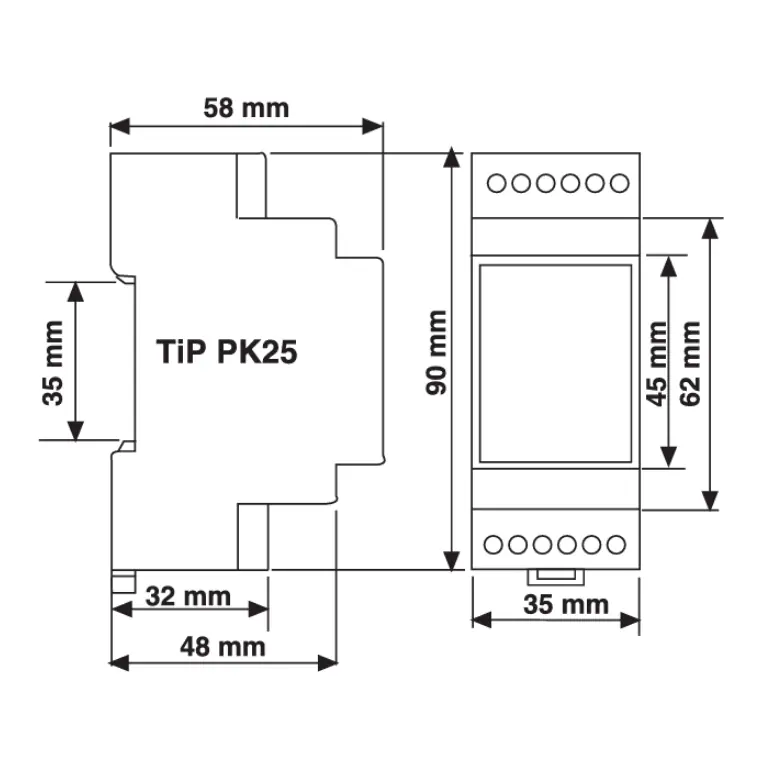

| Ağırlık | 0.20 kg (PK25 Kutu Tipi) |
Kullanım Alanları ve Önemli Notlar
Uygulama Alanları: Pompa, kompresör, fan, konveyör, asansör ve tüm endüstriyel makine hatlarında güvenle kullanılır.
Kontak Yükü Uyarısı: Omik yüklerde kontak dayanımı 8A'dir. AC motor, balast veya LED sürücü gibi endüktif/kapasitif yüklerde kontak yapışmasını önlemek için harici kontaktör ile kullanılması tavsiye edilir.
Güvenli Kurulum ve Kullanım Uyarıları
Cihaz üzerindeki herhangi bir işlemden önce tüm besleme gerilimini kesiniz.
Cihaz şebekeye bağlıyken ön paneli çıkarmayınız.
Temizlik için kimyasal solvent kullanmayınız, sadece kuru bez ile siliniz.

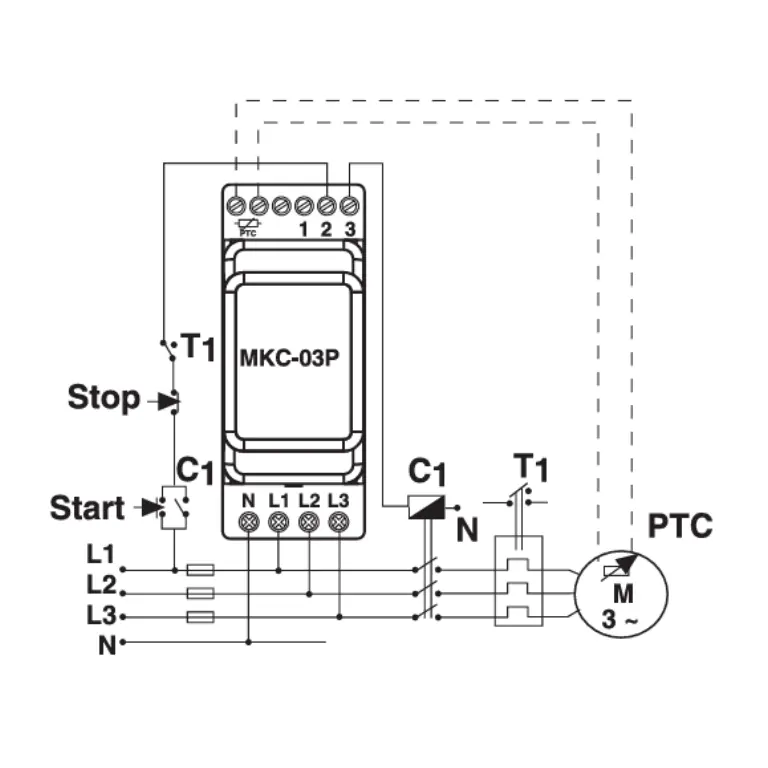

Bağlantıları sol taraftaki ürün görsellerinde yer alan bağlantı şemasına uygun olarak tamamlayınız.
