- Endüstriyel elektrik tesisatlarında ve üç fazlı motor sistemlerinde şebeke dalgalanmalarına karşı tam güvenlik sağlayan V-Otomat Tipi Dijital Faz Koruma Rölesini ve ihtiyacınız olan tüm şalt ile otomasyon ekipmanlarını
www.elektriksepetin.com V-Otomat Tipi Kompakt Tasarım: Standart pano otomat rayına tam uyumlu yapısı sayesinde panoda minimum yer kaplar ve hızlı kurulum sunar.
3x3 Display Gösterge ve İkaz LED'i: Faz-faz arası gerilimleri (L12, L23, L31) anlık olarak dijital ekranda görüntüler. Röle çekili durumdayken OUT LED'i yanar.
Sabit Parametre Güvenliği: Yüksek gerilim (450V AC), düşük gerilim (280V AC), asimetri (%15) ve 2 saniyelik hata/hatadan çıkma süreleri sabit ayarlanmış olup kullanıcı hatalarının önüne geçer.
Aşırı ve Düşük Gerilim Koruması: Şebeke voltajı belirlenen limitlerin dışına çıktığında sistemi güvenle devreden çıkarır.
Faz Sırası ve Asimetri Kontrolü: Faz sırası hatasında (pHs) ve fazlar arası gerilim dengesizliklerinde (ASy) motorun ters dönmesini veya aşırı ısınarak yanmasını engeller.
Güvenlik Tedbiri: Montaj öncesinde tesisatın ana şalterini kapatarak elektriği tamamen kesin. Cihazın yakınına operatörün kolayca erişebileceği bir anahtar veya devre kesici monte edin.
Mekanik Montaj: Cihazı pano içindeki standart DIN klemens rayına sabitleyin. Islak ortamlarda çalıştırmayın.

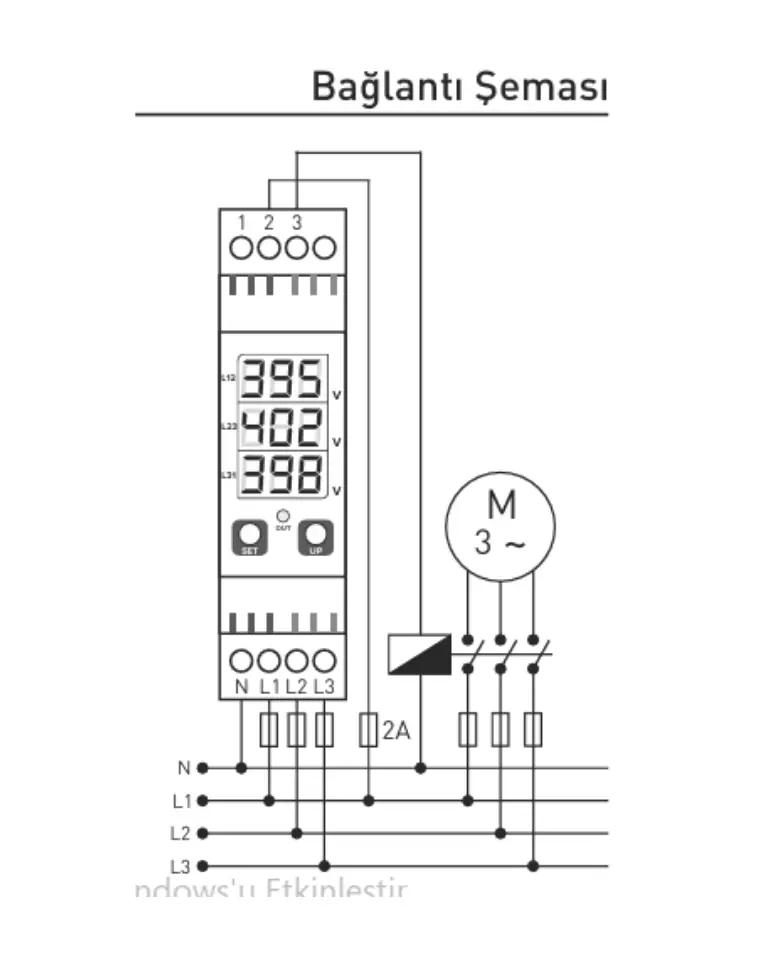

Klemens Bağlantıları: Şebekeden gelen L1, L2, L3 faz hatlarını ve Nötr (N) iletkenini 2,5 mm² kesitli kablo ile cihazın ilgili besleme klemenslerine bağlayın.
Kumanda Çıkış Bağlantısı: Cihazın 5A / 250V AC kapasiteli röle çıkış kontaklarını, koruyacağınız sistemin ana kontaktör veya koruma şalteri bobin devresine seri bağlayın.
Devreye Alma: Enerjiyi verin. Faz değerleri ve faz sırası doğru ise ekran normal gerilimleri gösterir, OUT LED'i yanar ve sisteme enerji aktarılır.
Trifaze elektrik motorları, kompresörler ve hidrofor sistemleri.
HVAC iklimlendirme, soğutma grupları ve havalandırma fanları.
Sanayi tesisleri, imalathaneler ve bina ana dağıtım panoları.
Asansör, konveyör, kırma ve işleme makinelerinin kumanda panoları.
Çalışma Mantığı ve Tesisat Güvenliği
Cihaz, 3 x 380V AC şebeke gerilimini ve Nötr hattını sürekli ölçer. Tüm değerler normalse röle çeker ve OUT LED'i yanar. Herhangi bir fazda yüksek gerilim (450V), düşük gerilim (280V), asimetri (%15) veya faz sırası hatası algılandığında 2 saniyelik sabit hata bekleme süresi sonunda röle kontağını bırakır, OUT LED'i söner ve ekranda ilgili hata kodu (H, L, ASy, pHs) yanıp söner. Voltaj değerleri normal sınırlara döndüğünde 2 saniyelik hatadan çıkma süresi (Err OUT) kadar bekleyerek sistemi otomatik olarak tekrar devreye alır.
Teknik Parametre Tablosu
| Parametre | Değer / Açıklama |
| Model Kodu | FKV-03DF |
| Çalışma Gerilimi (Un) | 3 x 380V AC + Nötr |
| Çalışma Frekansı | 50 / 60 Hz |
| Çalışma Gücü | < 6VA |
| Yüksek Gerilim Sınırı | 450V AC (Sabit) |
| Düşük Gerilim Sınırı | 280V AC (Sabit) |
| Asimetri Seti | %15 (Sabit) |
| Hata Bekleme Süresi (ErrIn) | 2 Saniye (Sabit) |
| Hatadan Çıkma Süresi (Err OUT) | 2 Saniye (Sabit) |
| Faz Sırası Kontrolü | Var |
| Gösterge Tipi | 3 x 3 Display Ekran, 1 x OUT LED |
| Röle Çıkışı / Kontak | 5A / 250V AC (Rezistif Yük) |
| Çalışma Sıcaklığı | -20°C ile +55°C arası |

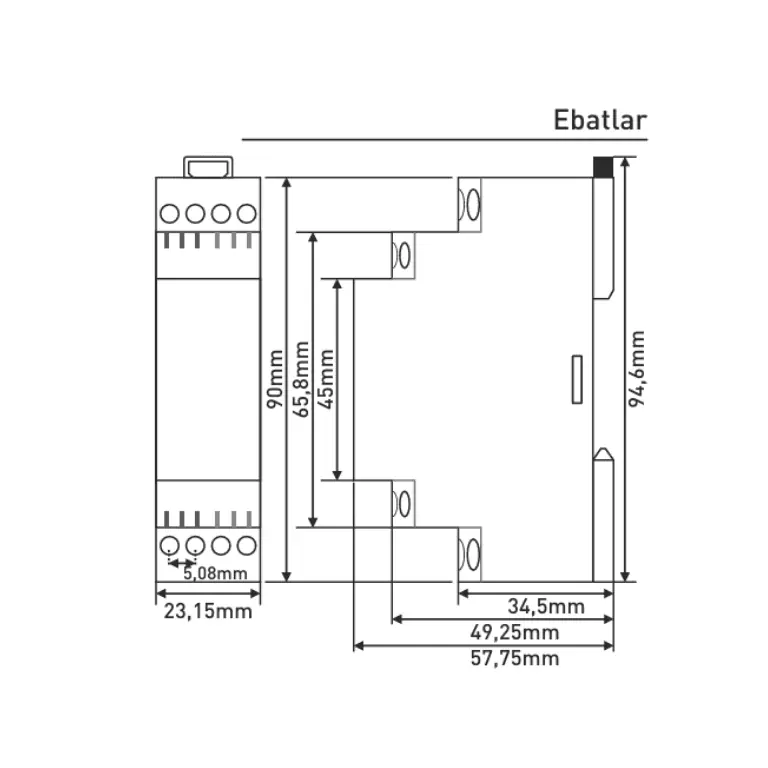

| Montaj Şekli | Standart Klemens / DIN Otomat Rayına Montaj |
| Kablo Çapı ve Ağırlık | 2,5 mm² / < 150 gr |
| Çalışma İrtifası | < 2000 Metre |
Kullanım Kılavuzu ve Kurulum Adımları
Kullanım Sahaları ve Tesisat Uygulamaları
Ürün Tedariki ve İletişim
FKV-03DF V-Otomat Tip Dijital Faz Koruma Rölesini ve projeleriniz için ihtiyaç duyduğunuz tüm koruma röleleri, otomasyon ve şalt malzemelerini doğrudan depodan teslim alma avantajı ve en uygun fiyatlarla
Toplu alımlar, teknik detay doğrulamaları ve stok sorularınız için 0544 440 23 85 WhatsApp destek hattımız üzerinden ekibimizle dilediğiniz an iletişime geçebilirsiniz. Siparişleriniz kontrol edilerek özenle paketlenmekte ve kargo şirketine teslim edilmektedir.
