Entes MKC-04 (M0154) Motor Faz Koruma Rölesi

Sanayi tesislerinde faz arızası, faz sırası hatası veya gerilim dengesizliği nedeniyle üç fazlı motorların aşırı ısınması ve yanması sık karşılaşılan bir sorundur. Klasik termik-manyetik röleler, demeraj akımını karşılamak için akım ayarlarının yüksek tutulması nedeniyle bu riskleri yeterince önleyemez.

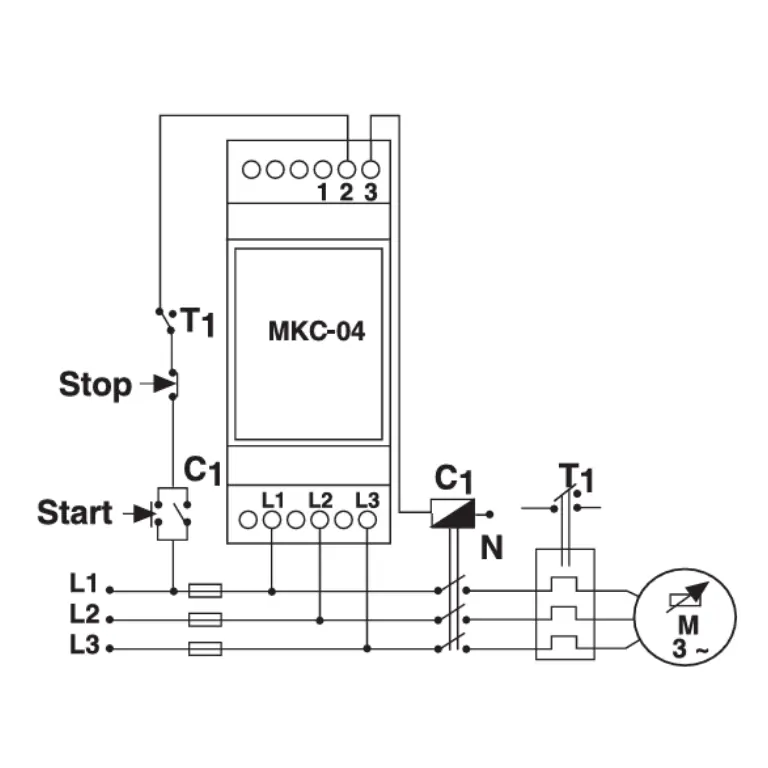

Entes MKC-04 Motor Faz Koruma Rölesi, nötrsüz (3 kablolu üçgen bağlantı) sistemler için tasarlanmıştır ve aşağıdaki koruma fonksiyonlarını yerine getirir:

• Faz Yokluğu Koruması: İzlenen üç fazdan herhangi birinin kaybolması durumunda çıkış rölesi otomatik olarak OFF konumuna geçer ve motoru devreden çıkarır.
• Faz Sırası Hatası Koruması: Faz sırası doğru (L1-L2-L3 saat yönünde) iken çıkış rölesi ON konumundadır. Sıra değiştiğinde röle OFF olur ve motor devreye alınmaz.
• Sabit Asimetri (Gerilim Dengesizliği) Koruması – %40: Fazlar arası gerilim dengesizliği sabit %40 değerini aştığı anda (ayarlanamaz) çıkış rölesi motoru devreden çıkarır.

Teknik Özellikler:

• Ürün Kodu: M0154
• Çalışma Gerilimi: 380-400 VAC (3 faz, nötrsüz – 3 kablo üçgen bağlantı)
• İşletme Aralığı: (0,9 – 1,1) × Un
• Frekans: 50/60 Hz
• Kontak Çıkışı: 1 C/O (değişir kontak), 8A / 250 VAC / 2000 VA
• Sabit Asimetri: %40
• Gecikme Zamanı: 0,2 sn (sabit)
• Montaj: DIN2 ray montajı
• Koruma Sınıfı: IP20
• Ortam Sıcaklığı: -5 °C … +55 °C
• PTC Koruması: Yok
• Nötr Bağlantısı: Yok (nötrsüz model)

380-400 V üç fazlı sistemlerde, özellikle nötr hattı olmayan panolarda güvenle kullanılır. Pompa, kompresör, fan, konveyör, asansör ve endüstriyel makine hatlarında motorları etkin şekilde korur. Motor ömrünü uzatır, arıza riskini ve bakım maliyetlerini düşürür.
