• Model Kodu: 3131-309-1600

• Marka: Tplast

• Ürün Serisi: Standart Seri

• Ürün Tipi: CEE Norm Eğik Makine Prizi (Flanşlı Dişi Priz)

• Anma Akımı: 63 Ampere

• Anma Gerilimi: 380V - 415V AC (Trifaze Yüksek Akım)

• Çalışma Frekansı: 50 - 60 Hz

• Kutup Sayısı: 4 (3 Faz + Toprak + Pilot Kontak / 3P+E+p)

• Saat Konumu: 6h

• Flanş Ölçüsü: 100 x 107 mm

• Montaj Tipi: Eğik Flanşlı Yüzey / Pano Montaj

• Bağlantı Tipi: Vidalı Bağlantı

• Koruma Sınıfı: IP44

• Gövde Malzemesi: Poliamid (İzolasyonlu Termoplastik)

Kurulum ve Bağlantı Adımları

1. Güvenlik Tedbiri: Montaj işlemine başlamadan önce pano iç besleme hattında enerji bulunmadığından emin olun.

2. Pano Yüzey Hazırlığı: Pano veya makine yüzeyinde 100x107 mm flanş ölçüsüne uygun geçiş deliğini ve 4 adet sabitleme vida yuvasını açın.

3. Vidalı Bağlantı Adımı: Kalın kesitli kablo damarlarını uygun boyda sıyırıp yüksük taktıktan sonra Faz (L1, L2, L3), Sarı-Yeşil Toprak (PE) ve varsa Pilot Kontak (p) uçlarını arka terminaldeki ilgili dişi kontak klemenslerine yerleştirip vidaları torkunda sıkın.

4. Flanş Sabitleme: Sızdırmazlık contasını gövde arkasına oturtup eğik makine prizini pano yüzeyine 4 adet vida yardımıyla sabitleyin.

5. Test ve İşletmeye Alma: Yaylı kapağı kaldırıp uyumlu 63A 4 kutuplu CEE norm erkek fişi prize takarak sisteme emniyetle enerji verin.

Tplast 4x63A Makine Prizi, endüstriyel elektrik bağlantıları için tasarlanmış yüksek kaliteli bir üründür. Bu priz, 380-415 V AC gerilim aralığında çalışabilme kapasitesine sahip olup, 3 fazlı ve topraklama (3P+E+p) özelliği ile güvenli bir elektrik dağıtımı sağlar.

Dayanıklı Tasarım

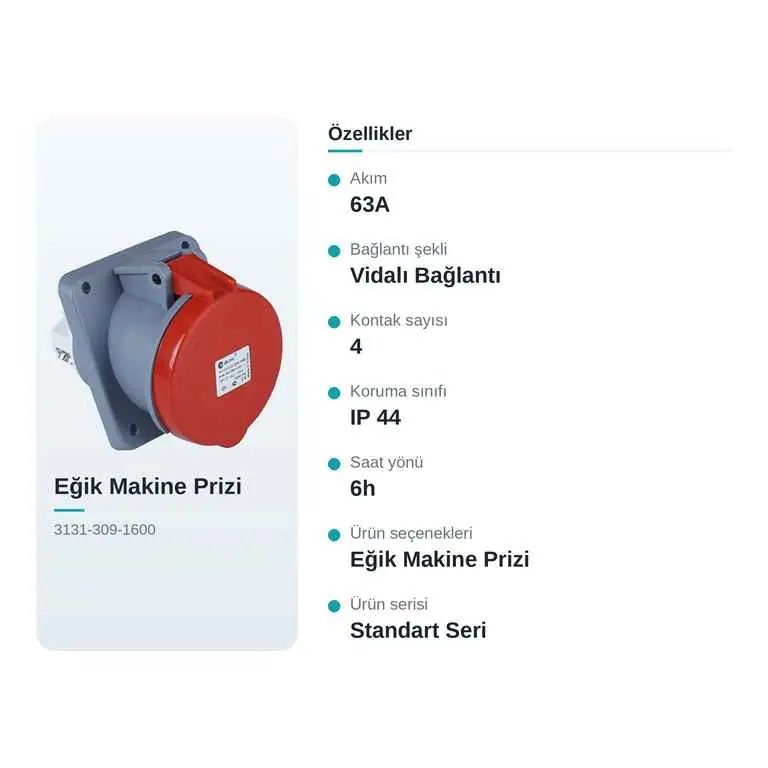

Prizin eğik yapısı, montaj kolaylığı sunarken, 100x107 mm boyutları ile çeşitli uygulamalara uyum sağlar. Kırmızı yuvarlak kapağı, prizin iç kısmını koruyarak dış etkenlerden uzak tutar ve açılabilir özelliği sayesinde kullanım sırasında erişimi kolaylaştırır.

Montaj ve Kullanım Kolaylığı
Gri tabanı üzerinde bulunan dört vida deliği, prizin güvenli bir şekilde monte edilmesine olanak tanır. Bu özellik, endüstriyel alanlarda sağlam bir bağlantı sağlarken, prizin yerinde kalmasını garanti eder.

Yüksek Koruma Sınıfı
IP44 koruma sınıfı, su ve toz geçirmezlik özellikleri ile Tplast 4x63A Makine Prizi’ni zorlu koşullarda bile güvenilir bir seçenek haline getirir. Bu özellik, özellikle dış mekan uygulamaları için idealdir.

Tplast markası, endüstriyel priz ve kauçuk grupları alanında güvenilir bir isim olarak, bu ürünle birlikte yüksek performans ve dayanıklılık sunmaktadır.
