• Model Kodu: 3131-304-1600

• Marka: Tplast

• Ürün Tipi: CEE Norm Uzatma Prizi (Dişi Seyyar Konnektör)

• Anma Akımı: 63 Ampere

• Anma Gerilimi: 380V - 415V AC (Trifaze Yüksek Akım)

• Çalışma Frekansı: 50 - 60 Hz

• Kutup Sayısı: 4 (3 Faz + Toprak + Pilot Kontak / 3P+E+p)

• Saat Konumu: 6h

• Gövde Tipi: Seyyar Dişi Priz

• Bağlantı Tipi: Vidalı Klemens

• Koruma Sınıfı: IP44

• Gövde Malzemesi: Poliamid (İzolasyonlu Termoplastik)

Kurulum ve Bağlantı Adımları

1. Güvenlik Tedbiri: Montaj işlemine başlamadan önce prizin bağlanacağı kablonun bağlı bulunduğu enerji kaynağında elektrik olmadığını kesinlikle doğrulayın.

2. Kablo Hazırlığı ve Rakor Geçişi: 63A trifaze kablonun dış kılıfını uygun boyda soyun; arka kablo rakorunu ve sızdırmazlık contasını kablo üzerine sırasıyla geçirin.

3. Vidalı Klemens Bağlantısı: Kablo damarlarını sıyırıp uygun kesitli kablo yüksüğü taktıktan sonra Faz (L1, L2, L3), Sarı-Yeşil Toprak (PE) ve varsa Pilot Kontak (p) uçlarını terminaldeki ilgili dişi klemens yuvalarına yerleştirip vidaları torkunda sıkın.

4. Gövde Montajı: İç kontak blokunu dış koruma kovanı içerisine oturtarak sabitleyin ve arka kablo rakorunu sıkarak kablo tutuculuğunu ve IP44 sızdırmazlığını tamamlayın.

5. Test ve İşletmeye Alma: Yaylı kapağı kaldırıp uygun 63A trifaze CEE norm erkek fişi takın, kapağın kilit tırnağına oturduğundan emin olarak sisteme emniyetle enerji verin.

Tplast 4x63A Uzatma Prizi, endüstriyel uygulamalar için tasarlanmış yüksek performanslı bir güç dağıtım çözümüdür. IP44 koruma sınıfı ile suya ve toza karşı dayanıklılık sunarak, zorlu dış mekan koşullarında güvenilir bir kullanım sağlar. Bu uzatma prizi, 3 fazlı (3P+E+p) bağlantı yapısı ile 380-415 V AC gerilim aralığında çalışabilme kapasitesine sahiptir.

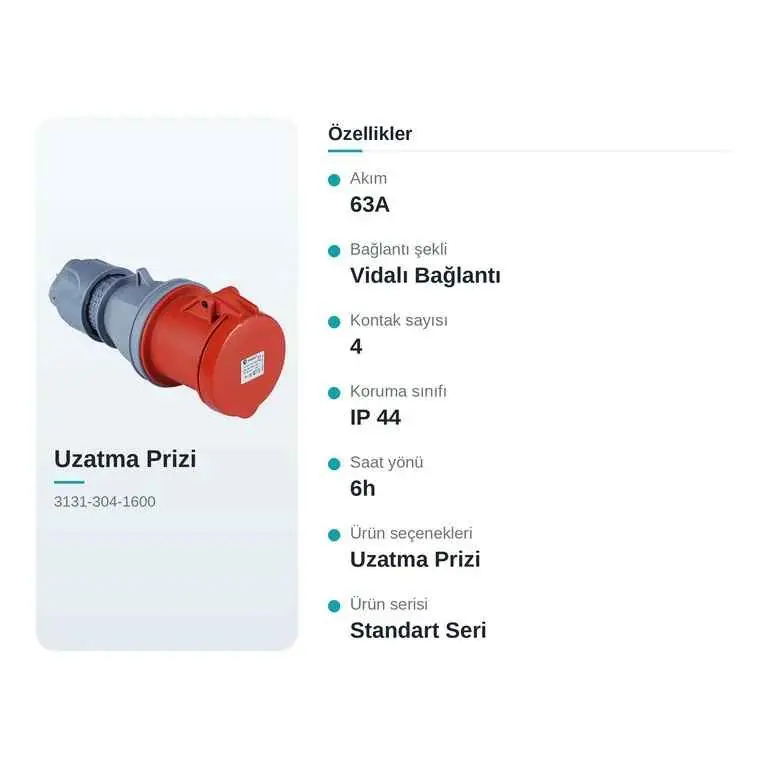

Cylindrical tasarımı, işlevselliği ön planda tutarak, kullanıcıların kolayca erişim sağlamasına olanak tanır. Üst kısmındaki kırmızı kapak, güvenlik ve kullanım kolaylığı için tasarlanmış olup, etiket üzerinde teknik özellikler ve kullanım talimatları bulunmaktadır. Gri bölümdeki dokulu tutma alanı, sağlam bir kavrama sunarak, prizin taşınmasını ve yerleştirilmesini kolaylaştırır.

Tplast 4x63A Uzatma Prizi, dayanıklı plastik malzemeden üretilmiş olup, ağır hizmet koşullarına uygun bir yapıdadır. Yüksek kaliteli işçilik ile üretilmiş olan bu ürün, uzun ömürlü ve güvenilir bir enerji çözümü arayan profesyoneller için idealdir. Bu uzatma prizi, endüstriyel tesisler, inşaat alanları ve diğer ağır kullanım gerektiren ortamlarda etkin bir şekilde kullanılabilir.
