Elektrik sistemlerinde güvenlik, her zaman en öncelikli konulardan biridir. Gerek konutlarda gerekse sanayi tesislerinde elektrikli devrelerin ve cihazların korunması, insan hayatının ve ekipmanların güvenli şekilde çalışması için olmazsa olmazdır. Bu güvenliğin sağlanmasında ise sigortalar kilit rol oynar.
Bu yazıda; sigorta nedir, hangi çeşitleri vardır, W Otomat, B, C ve D tipi sigortalar arasındaki farklar nelerdir ve hangi alanlarda kullanılırlar, detaylı olarak ele alacağız.
Sigorta Nedir? Ne İşe Yarar?

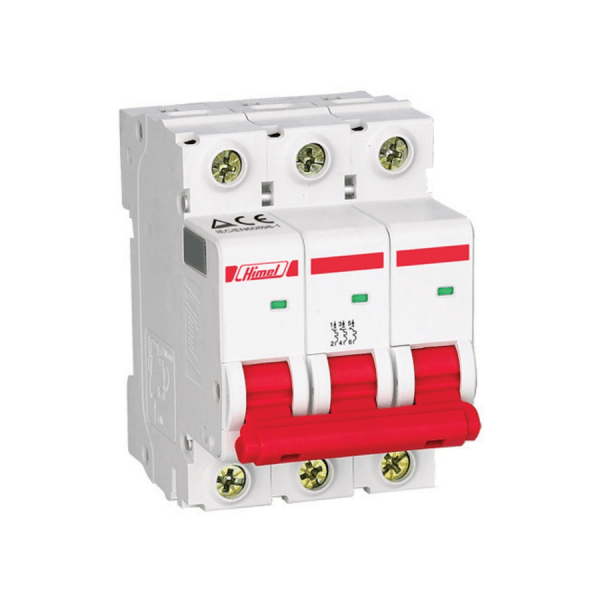

Sigorta, elektrik devresine bağlanan ve aşırı akım veya kısa devre durumunda devreyi keserek sistemin ve cihazların zarar görmesini önleyen koruma elemanıdır. Elektrik tesisatlarında oluşabilecek fazla yüklenme veya arızalı durumlarda, sigorta devreyi otomatik olarak açar ve böylece yangın, cihaz arızası veya hayati tehlike oluşmasının önüne geçilir.
Sigortalar genel olarak iki şekilde açma yapar:
- Termik açma: Devreden geçen akım belirli bir süre boyunca fazla olursa (örneğin aşırı yük), sigorta devreyi keser.
- Manyetik açma: Ani yüksek akım geçişlerinde (örneğin kısa devre), hızlı bir şekilde devreyi açar.
Sigorta Tipleri Nelerdir?
Elektrik sistemlerinde farklı karakteristiklere sahip çeşitli sigorta tipleri kullanılır. Bunların en yaygın olanları şunlardır:
- B Tipi Otomatik Sigorta
- C Tipi Otomatik Sigorta
- D Tipi Otomatik Sigorta
- W Otomat Sigorta
Her bir tipin açma karakteristiği, kullanım alanı ve avantajları farklıdır. Şimdi bunları ayrı ayrı inceleyelim.
1. B Tipi Sigorta Nedir?
B tipi sigortalar, düşük manyetik açma aralığına sahip olan sigorta tipidir. Bu sigortalar, anma akımının 3 ila 5 katı arasında devreyi keser.
Kullanım Alanları:
- Konut içi uygulamalar
- Aydınlatma devreleri
- Priz devreleri
- Bilgisayar ve TV gibi hassas cihazların kullanıldığı alanlar
Avantajları:
- Hassas koruma sağlar
- Ani yüksek akım çekmeyen yükler için uygundur
- Konutlarda yanlış açma riski düşüktür
Dezavantajları:
- Motorlu yüklerde kalkış akımına karşı duyarlı olduğundan yanlış açma yapabilir
2. C Tipi Sigorta Nedir?
C tipi sigortalar, orta seviyede manyetik açma özelliğine sahiptir. Devreyi, anma akımının 5 ila 10 katı aralığında keser. Bu nedenle, anlık yüksek akım çeken cihazlarda daha güvenilir çalışır.
Kullanım Alanları:
- Küçük atölyeler
- Ticari işletmeler
- Klima, buzdolabı gibi motor içeren cihazlar
- Kompresör ve pompalar
Avantajları:
- Kalkış akımı yüksek cihazlar için daha toleranslıdır
- Endüstriyel ve yarı ticari uygulamalarda güvenli kullanım sağlar
Dezavantajları:
- Düşük yüklerde gereksiz tolerans yaratabilir, konut için fazla olabilir
3. D Tipi Sigorta Nedir?
D tipi sigortalar, yüksek manyetik açma karakteristiğine sahip olup anma akımının 10 ila 20 katı değerinde akım geçtiğinde devreyi keser. Bu da çok yüksek kalkış akımı olan cihazlarda dahi yanlış açma yapmasını engeller.
Kullanım Alanları:
- Sanayi tesisleri
- Büyük motorlar
- Transformatörler
- Vinçler ve ağır makinalar
Avantajları:
- Yüksek kalkış akımlarında bile stabil çalışır
- Ağır sanayiye uygun yapıdadır
Dezavantajları:
- Düşük akımlı devrelerde koruma sağlamaz
- Konutlarda kullanılmaz
4. W Otomat Sigorta Nedir?
W Otomat, genellikle kompakt ve modüler yapısıyla dikkat çeken bir sigorta türüdür. Teknik olarak B, C veya D tipi karakteristiğe sahip olabilir ancak dış form olarak dar yapılı ve pano içi montaja uygun olarak tasarlanmıştır.
Kullanım Alanları:
- Elektrik panoları
- Endüstriyel otomasyon sistemleri
- Dar alanlı montaj ihtiyaçları
Avantajları:
- DIN rayına kolay montaj
- Kompakt ve estetik görünüm
- Profesyonel pano uygulamalarında ideal çözüm
Dikkat Edilmesi Gerekenler:
- W Otomat'ın hangi karakteristikte olduğu (B/C/D) ürün teknik bilgileriyle kontrol edilmelidir.
Sigorta Tipleri Karşılaştırma Tablosu
| Sigorta Tipi | Açma Aralığı (x In) | Kullanım Alanı |
| B Tipi | 3 – 5 | Konut, priz, aydınlatma devreleri |
| C Tipi | 5 – 10 | Atölye, klima, motorlu sistemler |
| D Tipi | 10 – 20 | Sanayi, transformatör, ağır makineler |
| W Otomat | Ürün bilgisine bağlı | Pano içi, kompakt uygulamalar |
Doğru Sigorta Seçimi Neden Önemlidir?
Yanlış seçilmiş bir sigorta, ya devreyi gereksiz yere keserek sistemin çalışmasını engeller, ya da aşırı akımı zamanında kesemeyip yangın ve cihaz arızalarına yol açar. Bu nedenle sigorta seçimi mutlaka:
- Devredeki yük karakteristiği (rezistif, endüktif)
- Kullanım alanı (konut, ticaret, sanayi)
- Anma akımı ve kalkış akımı
- Kablolama tipi ve pano yapısı
gibi teknik kriterler göz önünde bulundurularak yapılmalıdır.
Sonuç: Hangi Sigorta Tipini Seçmelisiniz?
- Ev ve ofis gibi hassas yüklerde: B tipi sigorta
- Kompresörlü, motorlu sistemlerde: C tipi sigorta
- Ağır sanayi, yüksek kalkış akımı olan sistemlerde: D tipi sigorta
- Pano içi dar alanlı, modüler çözümler için: W Otomat sigorta
