Elektrik tesisatlarında, hassas cihazların ve otomasyon sistemlerinin voltaj dalgalanmaları nedeniyle zarar görmesini engellemek amacıyla geliştirilen Dijital Şebeke Güvenlik Rölesini inceleyebilirsiniz. Şalt malzemeleri, pano bileşenleri ve koruma ekipmanları kataloğumuzdaki tüm seçenekleri www.elektriksepetin.com adresi üzerinden görüntüleyebilir, siparişinizi doğrudan oluşturabilirsiniz.

Sistem Mimarisi ve Koruma Mekanizması

• Nötrlü Faz Ve Gerilim Takibi: Şebekeden gelen faz-nötr potansiyel farkını dijital hassasiyetle sürekli ölçer; hat üzerindeki nötr kopması veya eksikliği durumunda sistemi anında devre dışı bırakır.

• Aşırı Gerilim Limiti (230V - 280V AC): Şebeke hattındaki anlık voltaj pikleri ve aşırı gerilim yükselmelerine karşı hassas kesme eşiğinin dijital ekran üzerinden ayarlanmasını sağlar.

• Düşük Gerilim Limiti (150V - 210V AC): Trafolardan veya tesisat yüklenmelerinden kaynaklanan voltaj düşüşlerinde ekipmanların zarar görmesini önler.

• Reaksiyon Süresi Ayarı (0.1 - 10 sn): Anlık milisaniyelik parazitlerde sistemin hemen devre dışı kalmaması için hata bekleme süresinin özelleştirilmesini sağlar.

• Dijital Ekran Kartı: Anlık şebeke voltajını canlı izleme ve hata durumunda ayarlanan parametreleri net okuma imkânı sunar.

Çalışma Mantığı ve Tesisat Güvenliği

Gerilim denetim cihazları; iklimlendirme üniteleri, kartlı beyaz eşyalar, sürücüler ve pompa sistemleri gibi dar voltaj toleransına sahip yüklerin besleme hattına entegre edilir. Cihaz enerji aldığında şebeke voltajını kontrol eder. Voltaj ayarlanan Uhigh ve Ulow aralığındaysa kontaklarını birleştirir. Belirlenen eşik değerleri aşıldığında veya nötr hattı kesildiğinde, dijital ekranda hata uyarısı belirir ve ayarlanan gecikme süresi (t) dolduğunda anahtarlamayı açarak yükü şebekeden ayırır.

Parametre Tablosu

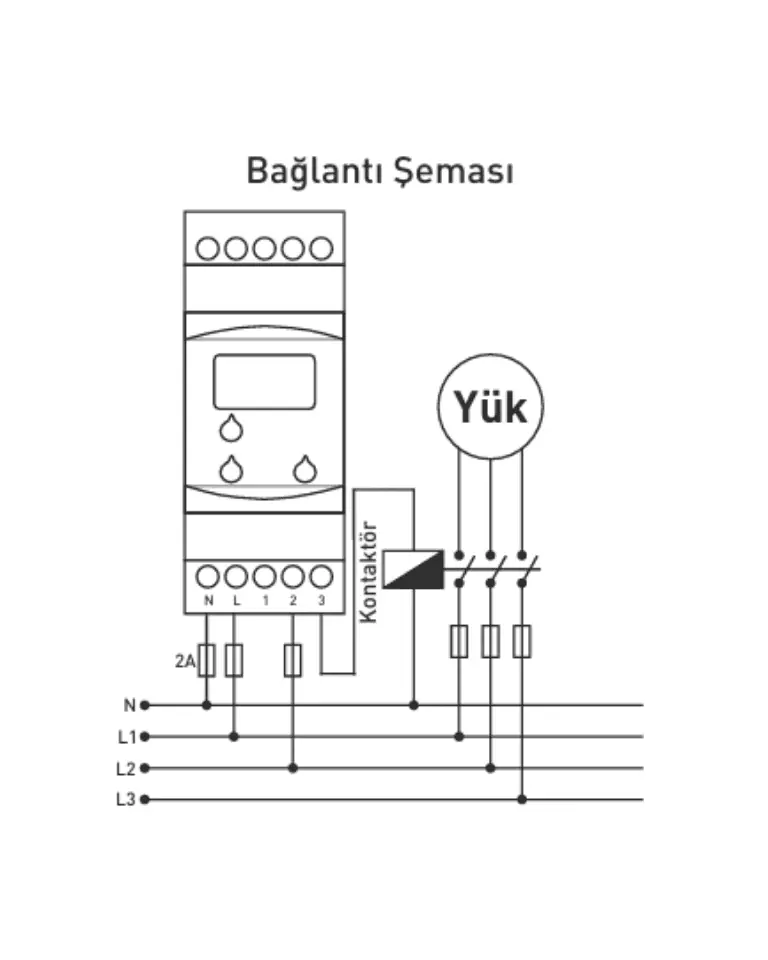

Tesisat Montajı ve Ayar Adımları

1. Enerji İzolasyonu: Montaja geçilmeden önce ana dağıtım panosundaki sigorta kapatılmalı, hatta voltaj olmadığı doğrulanmalıdır.

2. Klemens Bağlantısı: Şebekeden gelen Faz (L) ve Nötr (N) hatları cihazın ilgili besleme klemenslerine vidalanır.

3. Kontak Devresi: Cihazın röle çıkış kontakları (COM - NO), koruma sağlanacak devrenin kontaktör bobinine seri olarak bağlanır.

4. Eşik Ayarlanması:

   • Ön paneldeki ayar tuşları kullanılarak yüksek gerilim kesme noktası belirlenir (Örn: 245V).

   • Düşük gerilim kesme sınırı tanımlanır (Örn: 185V).

   • Tesisatın durumuna göre açma gecikme süresi girilir (Örn: 1 sn).

5. Test ve Çalıştırma: Panoya enerji verilir. Voltaj güvenli aralıktaysa röle çeker ve korunan hatta elektrik aktarımı başlar.

Saha ve Kullanım Alanları

• Bina giriş panoları ve daire içi sigorta kutuları.

• Ofis, sunucu ve hassas tıbbi cihaz besleme hatları.

• Monofaze motorlar, dalgıç pompalar ve kompresör üniteleri.

• Endüstriyel otomasyon sistemleri ve PLC panoları.

Ürün Tedariki ve İletişim

DGK-01 kodlu Dijital Gerilim Koruma Rölesi ve elektrik şalt malzemesi ihtiyaçlarınız için online kataloğumuzu https://elektriksepetin.com adresi üzerinden inceleyebilirsiniz.

Proje bazlı ihtiyaçlar, teknik şema doğrulamaları veya toplu alım talepleriniz için 0544 440 23 85 numaralı WhatsApp hattımızdan ekibimize ulaşabilirsiniz.
