Nötr hattının bulunmadığı veya çekilmediği 3 fazlı sanayi tesisatlarında, motor hatlarında ve pano sistemlerinde şebekeden kaynaklanan voltaj dalgalanmalarına karşı tam koruma sağlayan Tense GK-03 (Nötrsüz) / GK-04 Trifaze Aşırı ve Düşük Gerilim Kontrol Rölesini ve ihtiyacınız olan tüm şalt malzemelerini www.elektriksepetin.com sitemiz üzerinden inceleyebilir, avantajlı fiyatlarla güvenle sipariş edebilirsiniz.

Saha Performansı ve Temel Sistem Avantajları

• Nötr Hattına İhtiyaç Duymayan Özel Tasarım: Nötr hat klemens bağlantısı olmadan doğrudan $3\text{ Faz}$ ($L1-L2-L3$) üzerinden gerilim örneklemesi yaparak çalışır. Nötr çekilmesi zor veya imkânsız saha panoları için kesin çözümdür.

• Çift Yönlü Voltaj Koruması: Hem fazlar arası aşırı voltaj yükselmelerini hem de voltaj çökmelerini sürekli denetler.

• Ayarlanabilir Yüksek Gerilim ($400\text{V} - 460\text{V AC}$): Tesisatınızdaki cihazların dayanım eşiğine göre yüksek gerilim sınırını potansiyometre üzerinden hassas şekilde ayarlama imkânı.

• Ayarlanabilir Düşük Gerilim ($260\text{V} - 360\text{V AC}$): Şebeke yüklenmelerinde düşen faz-faz gerilim sınırını sistem ihtiyaçlarınıza göre belirleyebilme esnekliği.

• Esnek Hata Gecikme Süresi ($0.1\text{ - }10\text{ sn}$): Anlık pik ve milisaniyelik parazitlerde sistemin haksız açma yapmasını engeller, devreden çıkma süresini kontrol etmenizi sağlar.

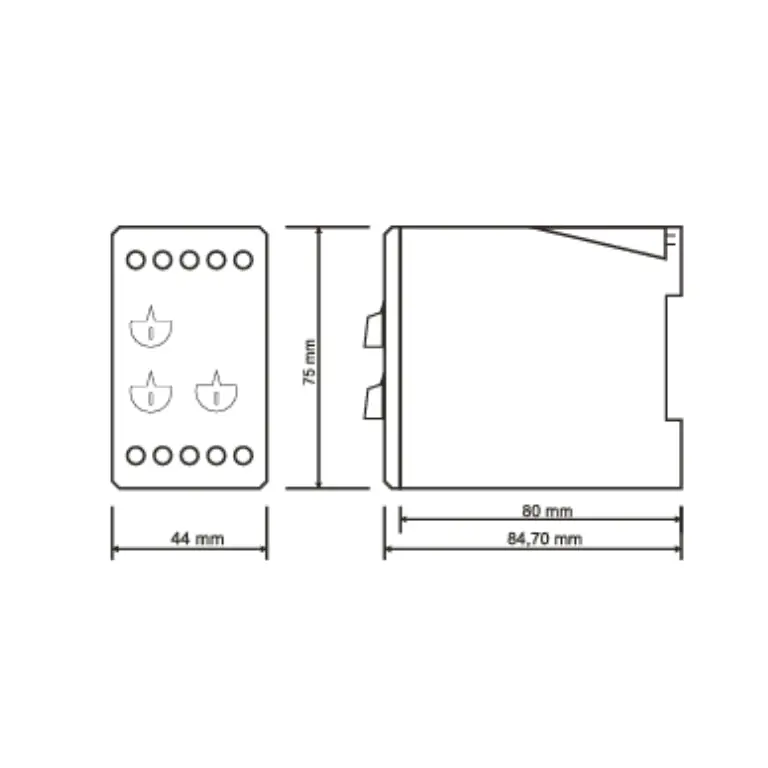

• Pratik Ray Montajı: Standart DIN35 otomat rayına tam uyumlu yapısı sayesinde panoda hızlı montaj imkânı.

Çalışma Mantığı ve Tesisat Güvenliği

Nötrsüz trifaze gerilim kontrol röleleri; motor sürücülerinin, ağır sanayi makinelerinin ve nötr hattı barındırmayan pano altyapılarının voltaj uyumsuzluklarından zarar görmesini engeller. Cihaz, fazlar arası voltajı sürekli ölçer. Voltaj değerleri belirlenen alt veya üst limitlerin dışına çıktığında belirlenen bekleme süresi sonunda röle kontağını açarak bağlı sistemi emniyet altına alır.

Teknik Detay Tablosu

Kullanım Kılavuzu ve Kurulum Adımları

1. Güvenlik Tedbiri: Tesisat bağlantı işlemine başlamadan önce panonun ana şalterini kapatıp enerjiyi kesin.

2. Hat Bağlantıları: Şebekeden gelen $L1$, $L2$ ve $L3$ faz iletkenlerini cihazın üst/alt giriş klemenslerine bağlayın. (Bu modelde Nötr hattı bağlantısı yapılmaz).

3. Kumanda Devre Bağlantısı: Cihaz üzerindeki röle çıkış kontaklarını (NO/NC), sisteminizin koruma kontaktörü veya devre kesici bobin hattına seri entegre edin.

4. Eşik Değerlerinin Seçimi:

   • Yüksek Gerilim ($U_h$): Sisteminizin güvenle çalışabileceği üst faz-faz voltaj değerini ayarlayın.

   • Düşük Gerilim ($U_l$): Sisteminizin tolerans gösterdiği alt faz-faz voltaj limitini belirleyin.

   • Gecikme Süresi ($t$): Şebekedeki anlık dalgalanmaları tolare etmek için bekleme süresini (örneğin $1-2\text{ sn}$) belirleyin.

5. Test ve Devreye Alma: Enerjiyi verin. Fazlar arası gerilimler ayarladığınız limitler dâhilindeyse röle kontağını çeker ve sistem çalışmaya başlar.

Kullanım Sahaları ve Tesisat Uygulamaları

• Nötr hattı çekilmemiş 3 fazlı sanayi ve saha panoları.

• Trifaze motor koruma, kompresör ve pompa kumanda hatları.

• Mermer, tekstil, plastik enjeksiyon ve ağır sanayi makine girişleri.

• Trifaze motor sürücü ve inverter besleme hatları.
