Trifaze motorları ve nötrsüz endüstriyel panoları aşırı/düşük gerilim, faz yokluğu, faz sırası tersliği ve motor sargı aşırı ısınmasına (PTC) karşı tam kapsamlı koruyan Dijital Koruma Rölesini inceleyebilirsiniz. Tüm şalt ve pano çözümlerini www.elektriksepetin.com adresi üzerinden görüntüleyebilir, siparişinizi hemen oluşturabilirsiniz.

Öne Çıkan Sistem Avantajları ve Koruma Yapısı

• Nötrsüz Çalışma Özelliği: Nötr hattı bulunmayan 3 fazlı endüstriyel tesisatlarda ve motor kumanda panolarında sorunsuz kullanım sağlar.

• PTC Termistör Koruması: Motor sargılarına yerleştirilen PTC sensörünü izleyerek aşırı ısınma durumunda devreyi keser, motor yanmalarını önler.

• Faz Sırası Denetimi: Fazların ters bağlanması durumunda sistemi kilitleyerek motorların ters dönmesini ve mekanik hasar oluşmasını engeller.

• Geniş Ayar Aralığı: Yüksek ve düşük gerilim sınırları dijital ekran ve butonlar üzerinden hassas şekilde ayarlanabilir.

• Gecikme Zamanı Ayarı: Şebekedeki anlık voltaj dalgalanmalarında ve parazitlerde sistemin gereksiz yere durmasını önler.

• Dijital Ekran ve İkaz LED'leri: Şebeke voltajını dijital ekranda gösterir, oluşan hataları LED göstergeler ile anında bildirir.

Çalışma Mantığı ve Tesisat Güvenliği

Cihaz, nötrsüz trifaze şebeke voltajını continuous olarak ölçer. Gerilim değerleri belirlenen limitler içindeyse, faz sırası doğruysa ve motor sargı sıcaklığı (PTC) normal seviyedeyse röle kontağını çeker. Voltaj ayarlanan alt veya üst sınırların dışına çıktığında, tanımlanan hata bekleme süresi sonunda röle bırakır. Faz yokluğu veya motor aşırı ısınması durumunda gecikme süresini beklemeden emniyet kilitlenmesi sağlar. Voltaj ve sıcaklık normale döndüğünde sistem otomatik olarak devreye girer.

Teknik Parametre Tablosu

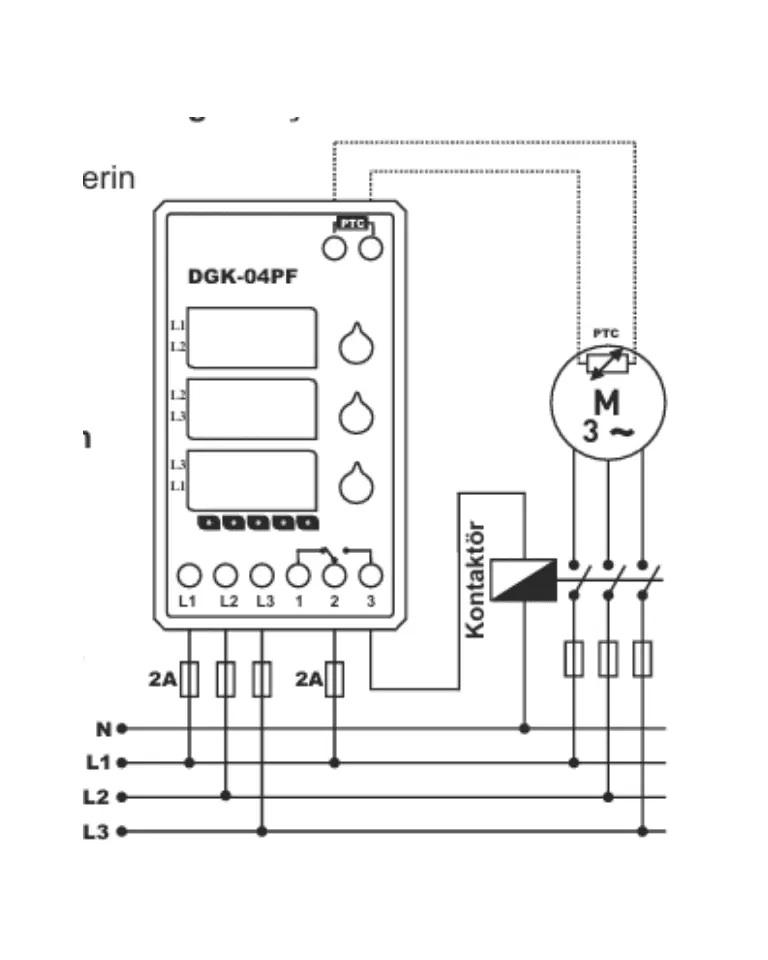

Kurulum ve Tesisat Bağlantı Adımları

1. Enerji İzolasyonu: Montaja başlamadan önce panonun ana şalterini kapatın ve hatta voltaj olmadığını doğrulayın.

2. Güç Bağlantısı: Şebekeden gelen L1, L2, L3 faz hatlarını cihazın ilgili besleme klemenslerine bağlayın (Nötr hattı bağlanmaz).

3. PTC Sensör Bağlantısı: Motor sargılarından gelen PTC uçlarını cihazın PTC klemens girişlerine bağlayın (PTC kullanılmayacaksa uçlar kısa devre edilmelidir).

4. Kumanda Çıkışı: Cihazın röle çıkış kontaklarını (NO/NC) motor kontaktörünün bobin devresine seri bağlayın.

5. Parametre Ayarları: Ön paneldeki tuş takımı ile yüksek gerilim, düşük gerilim ve hata bekleme süresi değerlerini tanımlayın.

Kullanım Sahaları ve Tesisat Uygulamaları

• Nötrsüz trifaze motor kumanda ve koruma panoları.

• Ağır sanayi kompresörleri, vinçler, hidrolik pompalar ve kırma makineleri.

• Mekanik tesisat, havalandırma ve soğutma grupları.

• Faz sırası hassasiyeti ve motor sıcaklık takibi gerektiren tüm otomasyon hatları.

Ürün Tedariki ve İletişim

DGK-04PF Nötrsüz PTC'li Trifaze Dijital Gerilim Koruma Rölesi ve projeleriniz için ihtiyaç duyduğunuz tüm kontrol rölesi, şalt ve otomasyon malzemelerini doğrudan depodan teslim alma avantajı ve en uygun fiyatlarla https://elektriksepetin.com adresimizden hemen sipariş edebilirsiniz.

Toplu alımlar, teknik detay doğrulamaları ve stok sorularınız için 0544 440 23 85 WhatsApp destek hattımız üzerinden ekibimizle iletişime geçebilirsiniz.
