Endüstriyel pano sistemlerinde nötr hattı kullanılmayan 3 fazlı altyapılar için tasarlanmış, voltaj dalgalanmalarının yanı sıra motorların ters dönmesini engelleyen faz sırası korumalı Dijital Şebeke Güvenlik Rölesini inceleyebilirsiniz. Tüm otomasyon, şalt malzemeleri ve koruma ekipmanı çözümlerini www.elektriksepetin.com adresi üzerinden görüntüleyebilir, doğrudan sipariş verebilirsiniz.

Sistem Mimarisi ve Koruma Mekanizması

• Faz Sırası Denetimi: Şebekeden gelen $L1, L2, L3$ fazlarının yönünü kontrol ederek motorların ters dönmesini ve mekanik donanımların zarar görmesini önler.

• Nötrsüz Faz-Faz ($380\text{V}$) Ölçümü: Nötr iletkenine ihtiyaç duymadan, doğrudan fazlar arasındaki potansiyel farkı dijital hassasiyetle sürekli tarar.

• Aşırı Gerilim Limiti ($400\text{V} - 460\text{V AC}$): Şebeke piki veya trafo dengesizliklerinde faz-faz voltaj yükselmelerine karşı kesme eşiğinin ekrandan tanımlanmasını sağlar.

• Düşük Gerilim Limiti ($230\text{V} - 360\text{V AC}$): Ağır yüklerin aniden devreye girmesiyle oluşan voltaj çökmelerinde motorların aşırı akım çekerek kavrulmasını engeller.

• Reaksiyon Süresi Ayarı ($0.1\text{ - }10\text{ sn}$): Anlık parazitlerde sistemin hemen durmaması için açma bekleme süresinin özelleştirilmesini sağlar.

• Dijital Ekran Kartı: Üç fazın gerilim değerlerini canlı gösterir, faz sırası hatasında ve limit aşımlarında ekranda uyarı verir.

Çalışma Mantığı ve Tesisat Güvenliği

Bu güvenlik rölesi; nötr hattı barındırmayan 3 fazlı motor panoları, kompresörler, asansörler ve pompa kumanda merkezlerinde kullanılır. Enerji verildiğinde ilk olarak faz sırasını doğrular. Sıra doğruysa ve faz-faz gerilimleri tanımlanan $U_{high}$ ile $U_{low}$ aralığındaysa çıkış rölesi çekilir. Faz sırası tersse veya gerilimler sınırların dışına çıkarsa ekranda ilgili durum kodu belirir ve ayarlanan gecikme süresi ($t$) sonunda anahtarlama açılarak yük şebekeden ayrılır.

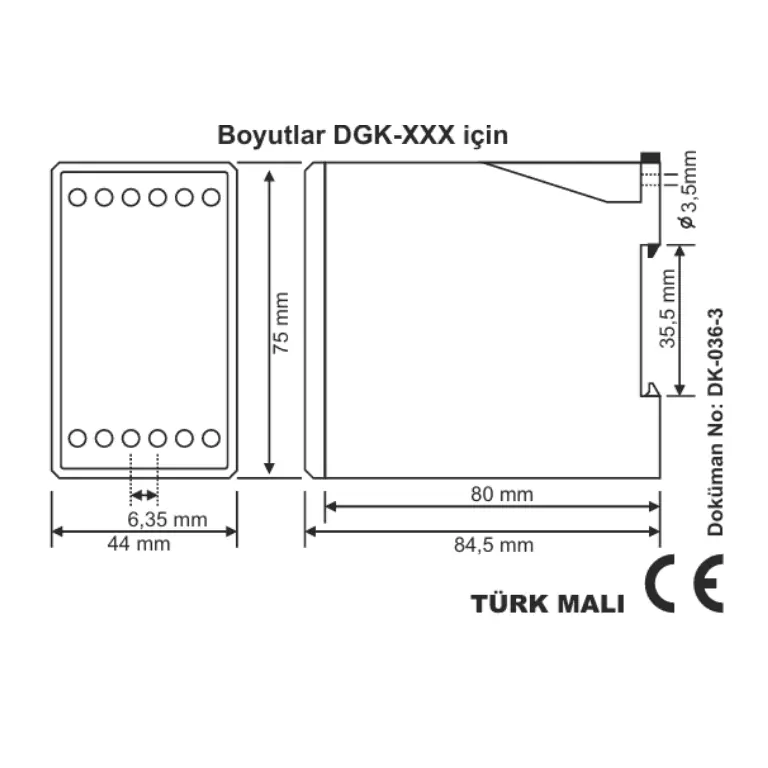

Parametre Tablosu

Parametre Tablosu

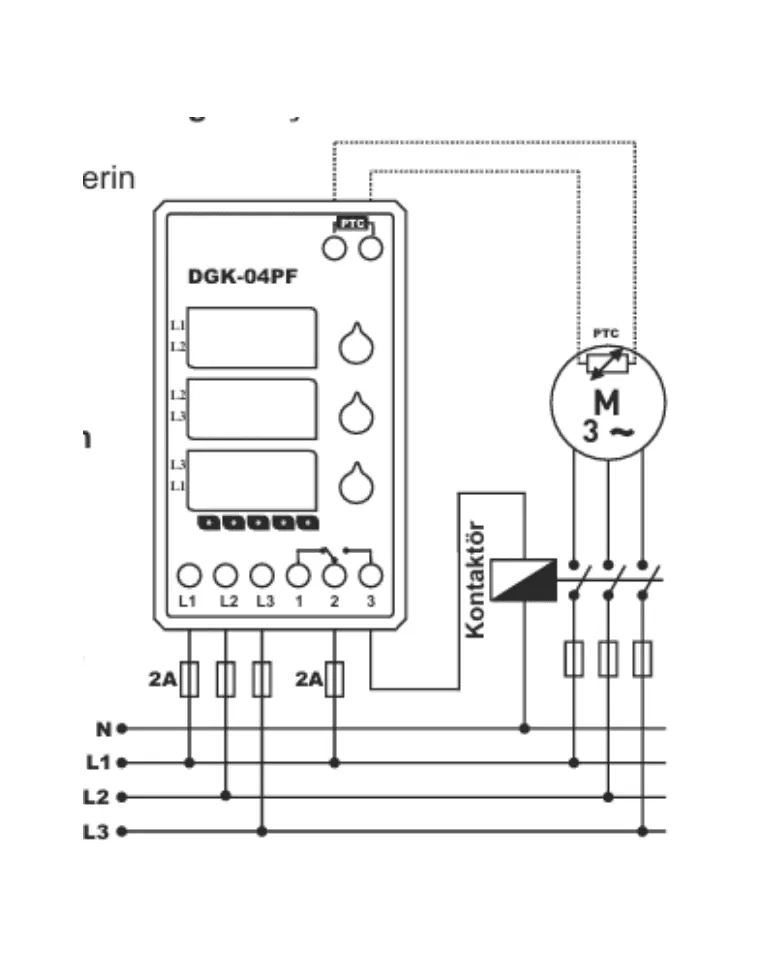

Tesisat Montajı ve Ayar Adımları

1. Enerji İzolasyonu: Montaja başlamadan önce panonun ana şalteri kapatılmalı, hatta voltaj olmadığı teyit edilmelidir.

2. Klemens Bağlantısı: Şebekeden gelen $L1, L2, L3$ faz hatları cihazın besleme klemenslerine sırasıyla bağlanır (Nötr hattı bağlanmaz).

3. Kumanda Devresi: Cihazın röle çıkış kontakları ($COM - NO$), sistemin ana kontaktör bobinine seri olarak entegre edilir.

4. Eşik Ayarlanması:

   • Ön paneldeki tuş takımı üzerinden faz-faz yüksek gerilim sınırı belirlenir (Örn: $420\text{V}$).

   • Faz-faz düşük gerilim kesme eşiği girilir (Örn: $340\text{V}$).

   • Sistem tepki gecikme süresi ayarlanır (Örn: $1\text{ sn}$).

5. Test ve Çalıştırma: Panoya enerji verilir. Faz sırası doğru ve gerilimler güvenli aralıktaysa röle çekerek sisteme enerji akışını başlatır.

Saha ve Kullanım Alanları

• Nötr çekilmemiş endüstriyel kumanda ve makine panoları.

• Trifaze motorlar, kompresörler, yürüyen merdiven ve asansör sistemleri.

• Soğutma grupları, dalgıç pompalar ve kırma-eleme tesisleri.

• Motor sürücü (VFD) öncesi koruma ve doğrultucu hatları.

Ürün Tedariki ve İletişim

DGK-04F kodlu Faz Sırası Kontrollü Nötrsüz Dijital Röle ve pano malzemesi ihtiyaçlarınız için online kataloğumuzu https://elektriksepetin.com adresi üzerinden inceleyebilirsiniz.

Saha uygulamaları, pano şema doğrulamaları veya toplu alım talepleriniz için 0544 440 23 85 numaralı WhatsApp hattımızdan ekibimize ulaşabilirsiniz.
