Elektrik panolarında, üç fazlı şebekelerde ve hassas sanayi ekipmanlarında faz-nötr gerilim dalgalanmalarına karşı çift yönlü koruma sağlayan Trifaze Aşırı ve Düşük Gerilim Kontrol Rölesini ve tesisatlarınız için ihtiyaç duyduğunuz tüm faz koruma çözümlerini www.elektriksepetin.com sitemiz üzerinden inceleyebilir, avantajlı ödeme seçenekleriyle hemen sipariş verebilirsiniz.

Sistem Mimarisi ve Koruma Mekanizması

• Monofaze Kadranlı Bağımsız Takip: Trifaze sistemdeki her bir fazın (L1, L2, L3) voltaj değerini ön paneldeki bağımsız skala ve kadran yapısıyla ayrı ayrı denetlemeyi sağlar.

• Hassas Aşırı Gerilim Koruması: Şebeke piki veya trafo dengesizliklerinde faz-nötr voltaj yükselmelerine karşı kesme eşiğinin analog/dijital kadran üzerinden kolayca ayarlanmasını sağlar.

• Düşük Gerilim Koruması: Hat yüklenmelerinde veya şebeke çökmelerinde motor ve hassas kartların aşırı akım çekerek yanmasını önler.

• Açma Gecikme Süresi Ayarı: Anlık milisaniyelik voltaj dalgalanmalarında veya geçici parazitlerde sistemin hemen durmaması için bekleme süresi ayarlanabilir.

• Net LED İkaz Göstergeleri: Fazların durumunu, röle çekili bilgisini ve oluşan voltaj hatalarını panel üzerindeki durum LED'leri ile anlık bildirir.

Çalışma Mantığı ve Tesisat Güvenliği

Gerilim kontrol rölesi; 3 fazlı endüstriyel dağıtım panoları, iklimlendirme santralleri, motor kumanda panoları ve bina giriş hatlarında kullanılır. Cihaz enerji aldığında her üç fazın nötre göre voltajını kontrol eder. Tüm faz değerleri belirlenen üst ve alt limitler dahilindeyse röle çeker ve sisteme çalışma izni verilir. Herhangi bir fazda yüksek veya düşük gerilim meydana geldiğinde, tanımlanan gecikme süresi sonunda kontaklarını açarak bağlı ekipmanları şebekeden ayırır. Voltajlar güvenli aralığa döndüğünde sistem otomatik olarak normale döner.

Parametre Tablosu

Tesisat Montajı ve Ayar Adımları

1. Enerji İzolasyonu: Montaja başlamadan önce panonun ana şalteri kapatılmalı, hatlarda voltaj bulunmadığı doğrulanmalıdır.

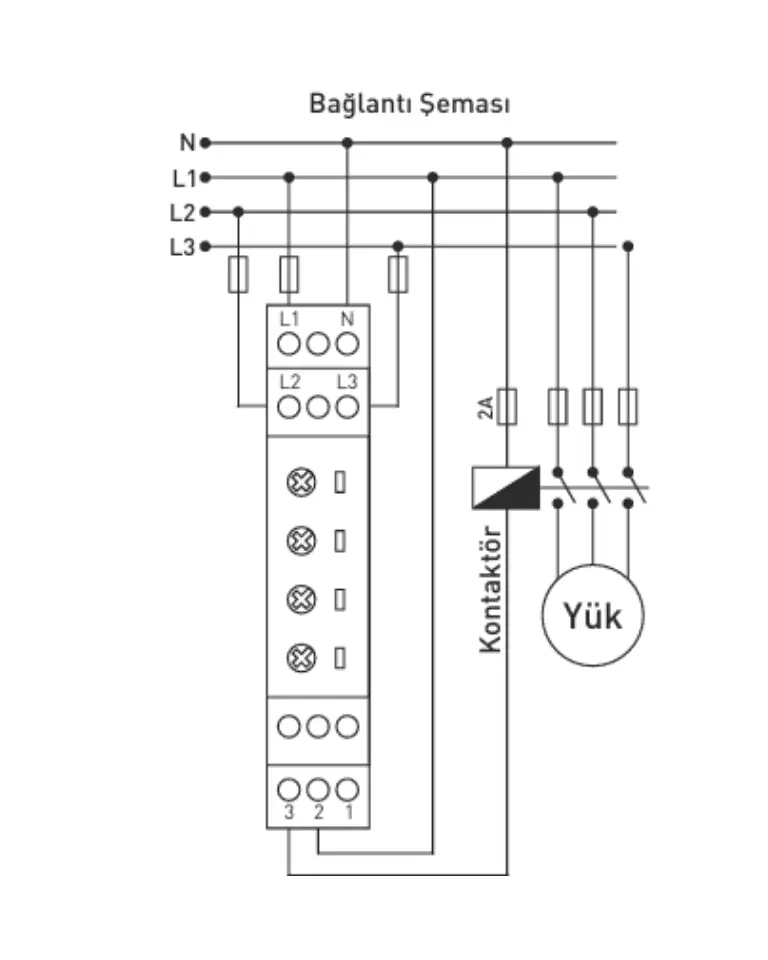

2. Klemens Bağlantısı: Şebekeden gelen L1, L2, L3 fazları ve Nötr (N) hattı cihazın ilgili besleme klemenslerine eksiksiz bağlanır.

3. Kumanda Devresi: Cihazın röle çıkış kontakları (COM - NO), korunacak sistemin ana kontaktör bobinine veya devre kesiciye seri olarak entegre edilir.

4. Eşik Ayarlanması:

   • Ön paneldeki kadranlar kullanılarak her faz için üst gerilim kesme eşiği belirlenir.

   • Alt gerilim kesme sınırı kadran üzerinden ayarlanır.

   • Sistem gereksinimine göre hata açma gecikme süresi tanımlanır.

5. Test ve Çalıştırma: Panoya enerji verilir. Tüm faz voltajları güvenli aralıktaysa röle çeker ve bağlı sisteme enerji aktarımı başlar.

Saha ve Kullanım Alanları

• Sanayi tesisleri ve bina ana dağıtım panoları.

• Trifaze motorlar, hidroforlar, kompresörler ve pompa kumanda sistemleri.

• Soğutma grupları, iklimlendirme üniteleri ve havalandırma santralleri.

• Hassas elektronik cihaz barındıran endüstriyel makine girişleri.

Ürün Tedariki ve İletişim

GKV-12 kodlu Monofaze Kadranlı Trifaze Gerilim Koruma Rölesi ve endüstriyel şalt malzemesi ihtiyaçlarınız için online kataloğumuzu https://elektriksepetin.com adresi üzerinden inceleyebilirsiniz.

Proje bazlı teknik talepleriniz, pano şeması doğrulamaları veya toplu alımlarınız için 0544 440 23 85 numaralı WhatsApp hattımızdan ekibimize ulaşabilirsiniz.
