Elektrik panolarınızda, endüstriyel tesislerinizde ve üç fazlı şebekelerde çalışan hassas ekipmanlarınızı aşırı gerilim, düşük gerilim, faz yokluğu ve nötr kopması gibi yıkıcı arızalara karşı tam güvenceye alan Tense GKM-02 Trifaze Gerilim Kontrol Rölesini ve aradığınız tüm şalt koruma ekipmanlarını
Öne Çıkan Sistem Avantajları ve Teknik Özellikler
Esnek Kapatılabilir Gerilim Limitleri: Yüksek gerilim (HV) veya düşük gerilim (LV) ayar düğmeleri "Off" konumuna getirilerek istenilen koruma fonksiyonu bağımsız olarak devre dışı bırakılabilir.
Çift Yönlü Zamanlama Denetimi (0.1 - 20 sn):
Gecikme Zamanı (DT): Şebekedeki anlık pik ve geçici voltaj dalgalanmalarında sistemin gereksiz açma yapmasını önler.
Reset / Hatadan Çıkma Zamanı (RT): Şebeke normale döndüğünde sistemin ani yüklenmeyle karşılaşmaması için rölenin yeniden çekmesini geciktirir.
Hızlı Sigorta Koruması (100 ms): Gerilim nominal değerin 1.5 kat üzerine çıktığında veya 0.5 kat altına düştüğünde gecikme süresini beklemeden 100 milisaniyede devreyi keserek donanımları korur.
Gelişmiş Arıza Algılama: Faz sırası tersliği, faz yokluğu, fazlar arası %30'dan fazla dengesizlik ve nötr hattı kopmalarını anında algılama yeteneği.
Düşük Güç Tüketimi ve Ray Uyumu: Standart DIN35 otomat rayına kolayca monte edilir, 4VA'den düşük güç tüketimiyle enerji tasarrufu sağlar.

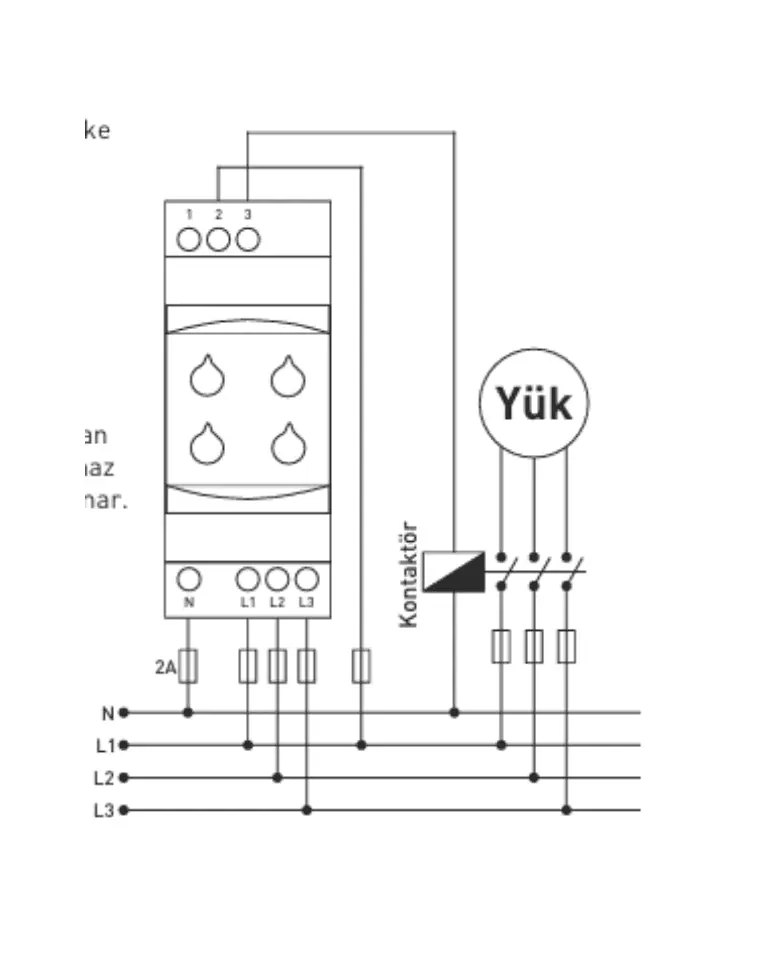

Çalışma Mantığı ve Kontak Yapısı
GKM-02, şebeke gerilimlerini sürekli analiz eder. Voltajlar tanımlanan sınırlar dahilindeyse ve faz sırası doğruysa röle çeker. Limit dışı durumlarda ilgili hata LED'i yanar ve gecikme süresi (DT) sonunda röle bırakır. Voltajlar normale döndüğünde reset süresi (RT) kadar beklenerek röle yeniden çekilir.
Röle Çekili Durum (Normal): 2 (COM) ve 3 (NO) kısa devre | 1 (NC) ve 2 (COM) açık devre.
Röle Bırakmış Durum (Hata): 2 (COM) ve 1 (NC) kısa devre | 3 (NO) ve 2 (COM) açık devre.
Teknik Parametre Tablosu
| Parametre | Değer / Açıklama |
| Marka / Model | Tense / GKM-02 |
| Ürün Tipi | Trifaze Aşırı ve Düşük Gerilim Kontrol Rölesi |
| Çalışma / Nominal Gerilim (Un) | 3x380V AC / 220V AC (Faz-Nötr) |
| Yüksek Gerilim Eşiği (HV) | 230V - 300V AC (Ayarlanabilir / Off Kapatılabilir) |
| Düşük Gerilim Eşiği (LV) | 140V - 210V AC (Ayarlanabilir / Off Kapatılabilir) |
| Gecikme (DT) & Reset (RT) Zamanı | 0.1 - 20 Saniye (Ayarlanabilir) |
| Kontak Değeri | 5A / 250V AC (Rezistif Yük) |

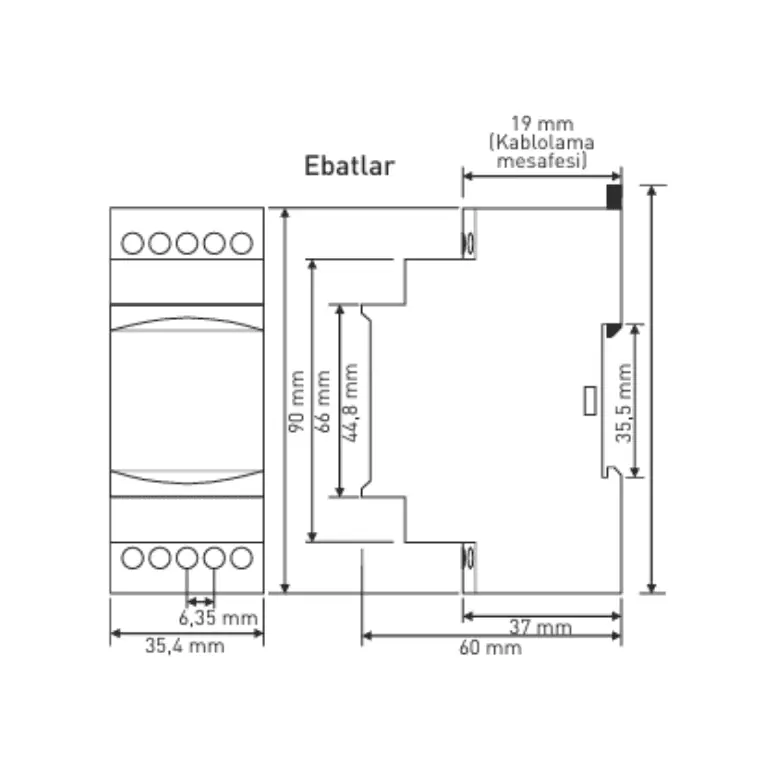

| Montaj & Kablo Kesiti | DIN35 Otomat Rayı / Maksimum 2.5 mm² |
| Ağırlık & Gösterge | 0.210 kg / 4 Adet LED Gösterge |
LED Durum ve Hata Bildirim Tablosu
| Çalışma Durumu / Arıza Tipi | LED Durumu |
| Hata Yok (Sistem Normal) | Tüm Hata LED'leri Sönük, Röle LED'i Yanıyor |
| Düşük Gerilim Hata Zamanı Sayıyor | LV LED'i Flaş Yapıyor |
| Düşük Gerilim Hatası | LV LED'i Sürekli Yanıyor |
| Yüksek Gerilim Hata Zamanı Sayıyor | HV LED'i Flaş Yapıyor |
| Yüksek Gerilim Hatası | HV LED'i Sürekli Yanıyor |
| Yüksek / Düşük Sigorta Koruması (100 ms) | İlgili LED (HV veya LV) Hızlı Flaş Yapıyor |
| Nötr / Faz Yokluğu veya Sıra Hatası | LV / Faz Sırası LED'i Flaş Yapıyor |
Kullanım Sahaları ve Tesisat Uygulamaları
Sanayi ve bina ana dağıtım panoları.
Trifaze motor koruma, kompresör, soğutma ve pompa kumanda hatları.
Asansör, mermer, plastik ve otomasyon makine girişleri.
Nötr hassasiyeti bulunan bilgi işlem ve medikal güç panoları.
