Endüstriyel tesislerde, nötr hattı bulunmayan 3 fazlı sistemlerde ve motor sürücü hatlarında meydana gelebilecek faz-faz gerilim dalgalanmalarına karşı tam koruma sağlayan Dijital Şebeke Güvenlik Rölesini inceleyebilirsiniz. Şalt malzemeleri, pano bileşenleri ve endüstriyel koruma ekipmanları kataloğumuzdaki tüm seçenekleri www.elektriksepetin.com adresi üzerinden görüntüleyebilir, siparişinizi doğrudan oluşturabilirsiniz.

Sistem Mimarisi ve Koruma Mekanizması

• Nötrsüz Faz-Faz (380V) Gerilim Denetimi: Nötr iletkeninin çekilmediği veya kullanılmadığı 3 fazlı tesisatlarda, fazlar arası potansiyel farkları dijital hassasiyetle sürekli ölçer.

• Geniş Aşırı Gerilim Limiti (400V - 460V AC): Şebeke kaynaklı voltaj piklerinde veya trafo dengesizliklerinde faz-faz voltaj yükselmelerine karşı kesme sınırının ekrandan ayarlanmasını sağlar.

• Düşük Gerilim Limiti (230V - 360V AC): Ağır sanayi yüklerinin aniden devreye girmesiyle oluşan voltaj çökmelerinde trifaze motorların ve cihazların aşırı akım çekerek yanmasını önler.

• Reaksiyon Süresi Ayarı (0.1 - 10 sn): Anlık milisaniyelik parazitlerde ve anlık voltaj salınımlarında sistemin hemen durmaması için açma bekleme süresinin özelleştirilmesini sağlar.

• Dijital Gösterge Paneli: Her üç fazın gerilim değerlerini canlı olarak dijital ekranda görüntüler ve arıza anında durum kodlarını net okutur.

Çalışma Mantığı ve Tesisat Güvenliği

Nötrsüz gerilim kontrol röleleri; nötr hattı bulunmayan 3 fazlı endüstriyel makine panoları, derin kuyu pompaları, kompresörler ve motor kumanda merkezlerinde (MCC) kullanılır. Cihaz enerji aldığında L1, L2, L3 fazları arasındaki voltajı kontrol eder. Gerilim değerleri ayarlanan sınırlar içerisindeyse çıkış rölesi çekili kalır. Faz-faz gerilimleri tanımlanan limitlerin dışına çıktığında dijital ekranda hata uyarısı belirir ve ayarlanan gecikme süresi (t) dolduğunda kontaklarını açarak ana yükü şebekeden ayırır.

Parametre Tablosu

Teknik Detay	Ölçüm / Limit Değeri
Cihaz Kategorisi	Trifaze Dijital Gerilim Koruma Rölesi (Nötrsüz)
Model Kodu	DGK-04
Besleme / Çalışma Voltajı (Un)	3x380V AC (Faz - Faz)
Üst Limit Ayar Aralığı	400V - 460V AC (Dijital)
Alt Limit Ayar Aralığı	230V - 360V AC (Dijital)
Tepki / Gecikme Süresi	0.1 - 10 Saniye (Dijital)
Röle Çıkışı	1 CO (Açma/Kapama Kontağı - 5A / 250V AC)

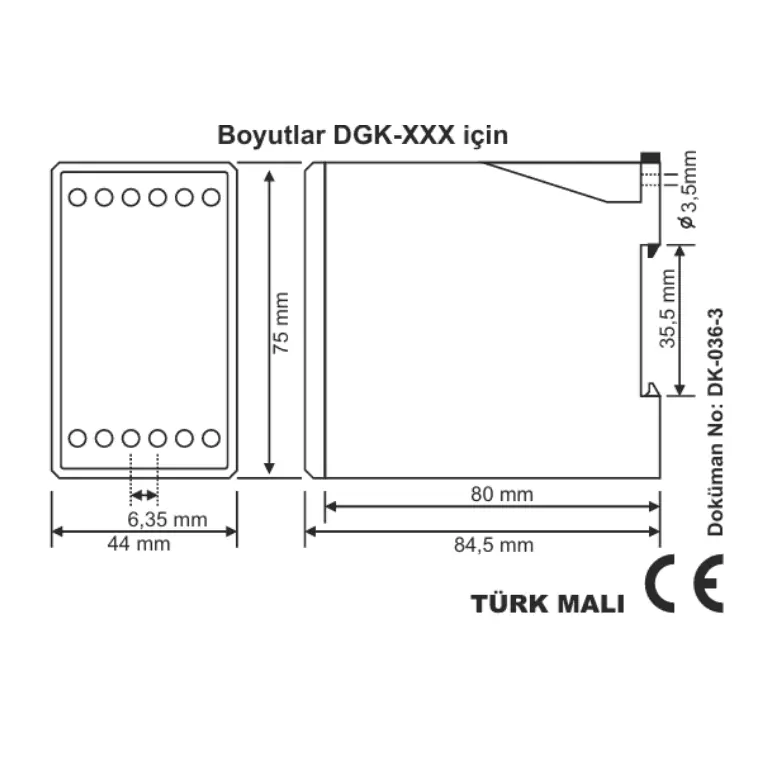

Montaj Standardı	Standart DIN35 Pano Rayı
Gösterge Paneli	LED Dijital Ekran

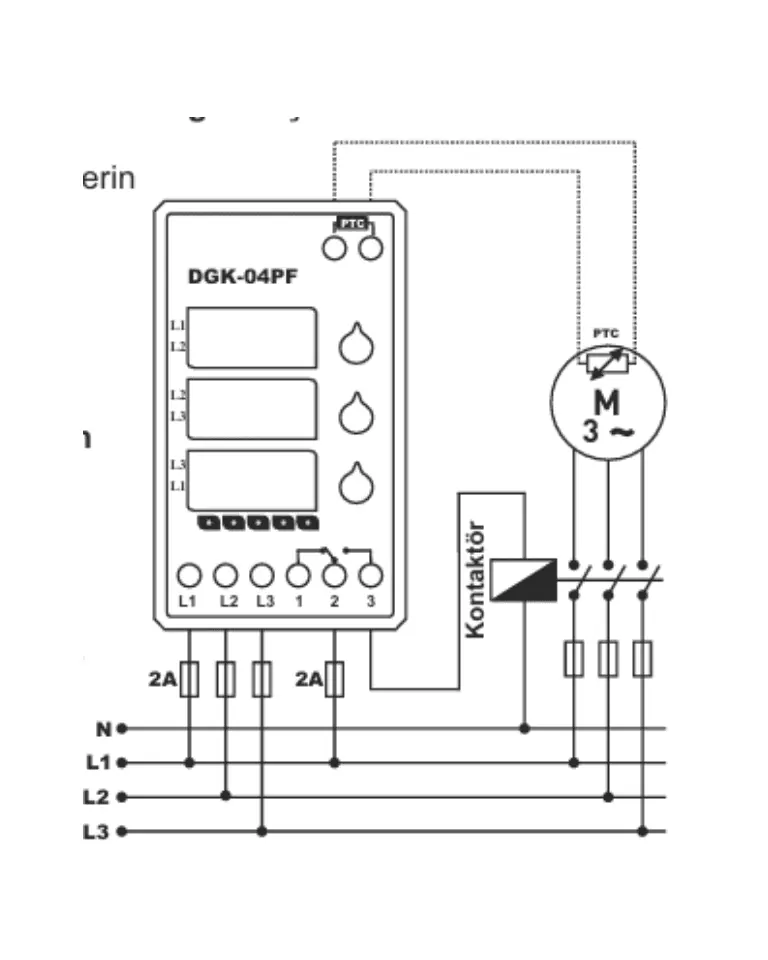

Tesisat Montajı ve Ayar Adımları

1. Enerji İzolasyonu: Montaja başlamadan önce panonun ana şalteri kapatılmalı, hatlarda voltaj bulunmadığı doğrulanmalıdır.

2. Klemens Bağlantısı: Şebekeden gelen L1, L2, L3 faz hatları cihazın ilgili besleme klemenslerine bağlanır (Nötr hattı bağlantısı yapılmaz).

3. Kumanda Devresi: Cihazın röle çıkış kontakları (COM - NO), koruma yapılacak ana kontaktörün veya motor koruma şalterinin açtırıcı bobinine seri olarak entegre edilir.

4. Eşik Ayarlanması:

   • Ön paneldeki tuş takımı kullanılarak faz-faz yüksek gerilim kesme sınırı tanımlanır (Örn: 420V).

   • Faz-faz düşük gerilim kesme eşiği belirlenir (Örn: 340V).

   • Açma gecikme süresi tanımlanır (Örn: 1 sn).

5. Test ve Çalıştırma: Panoya enerji verilir. Gerilimler güvenli aralıktaysa röle çeker ve bağlı sisteme çalışma izni verilir.

Saha ve Kullanım Alanları

• Nötr çekilmemiş endüstriyel dağıtım ve kumanda panoları.

• Trifaze dalgıç pompa, hidrofor ve ağır sanayi kompresör hatları.

• Fabrika otomasyonu, soğutma grupları ve makine imalat hatları.

• Motor sürücü (VFD) ve yumuşak yolverici (Soft Starter) giriş koruma hatları.

Ürün Tedariki ve İletişim

DGK-04 kodlu Nötrsüz Trifaze Dijital Gerilim Koruma Rölesi ve endüstriyel şalt malzemesi ihtiyaçlarınız için online kataloğumuzu https://elektriksepetin.com adresi üzerinden inceleyebilirsiniz.

Proje bazlı teknik talepleriniz, pano şeması doğrulamaları veya toplu alımlarınız için 0544 440 23 85 numaralı WhatsApp hattımızdan ekibimize ulaşabilirsiniz.
