Endüstriyel pano imalatı, makine imalatı ve motor koruma sistemlerinizde ihtiyaç duyduğunuz tüm Tense faz koruma rölelerini www.elektriksepetin.com adresimizden inceleyebilir, stoktan hızlı teslimat avantajıyla anında satın alabilirsiniz.

Cihazın Kullanımı ve Çalışma Prensibi

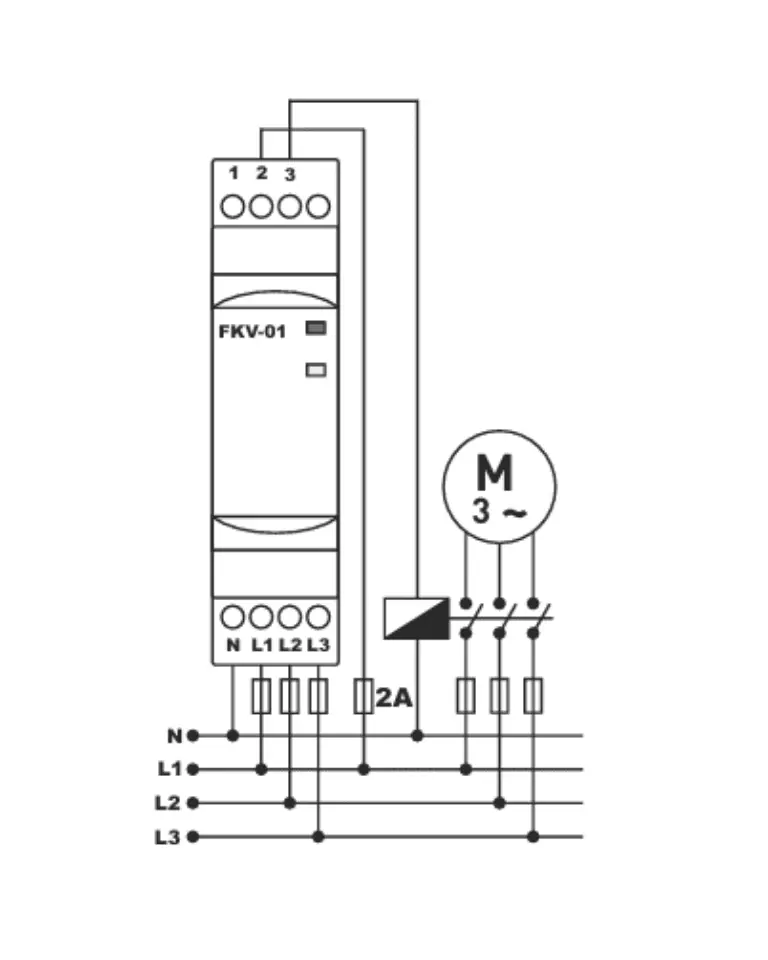

Cihazın bağlantılarını bağlantı şekline uygun yapınız.

Cihaza enerji verildiğinde fazlar normal değerlerde iken röle çeker ve röle ledi yanar. Bu konumda kontak çıkışı(NO)3 nolu kontaktadır. Herhangi bir faz normal değerlerin üstüne çıktığında veya altına indiğinde röle bırakır ve röle ledi söner.

Bu konumda kontak çıkışı (NC) 1 nolu çıkıştadır. PTC limodellerde motorun sıcaklık değerinin nominal değerin üstüne çıktığında röle bırakır ve röle ledi söner. Sıcaklık değeri nominal değerlerde ise röle tekrar çeker ve röle ledi yanar. PTC direnç değeri 1600R-2000R iken röle bırakır. 1000R-1400R iken röle çeker.

Öne Çıkan Yapısal Avantajlar ve Teknik Özellikler

• V-Otomat Tipi Kompakt Gövde: Standart W-Otomat (MCB) formundaki modüler yapısı sayesinde dağıtım panolarına ve sigorta kutularına mükemmel uyum sağlar, panoda düzenli ve estetik bir görünüm oluşturur.
• Faz Yokluğu (Kaybı) Koruması: Besleme fazlarından herhangi biri kesildiğinde kontak değiştirerek motorun tek faza kalmasını ve sargılarının aşırı ısınarak erimesini önler.
• Faz Sırası Kontrolü: Şebekeden gelen L1, L2, L3 faz sırasının hatalı olması durumunda motorun ters dönmesini ve bağlı olduğu mekanik aksamın zarar görmesini engellemek için devreyi emniyete alır.
• Sabit %30 Gerilim Asimetri Koruması: Fazlar arasındaki gerilim dengesizliği ~%30 seviyesine ulaştığında motorun aşırı akım çekerek ısınmasını önlemek amacıyla klemens çıkışını kapatır.
• Tak-Çalıştır Sabit Yapı: Ekstra gerilim ve zaman ayarı gerektirmeyen fabrika çıkışlı sabit koruma eşikleri sayesinde montaj hatasını ve zaman kaybını ortadan kaldırır.
• Ray Tipi Montaj: Standardize 35 mm DIN pano rayına (MR 35) kolayca kilitlenir, panoda minimum alan kaplar.
• LED İkaz Göstergeleri: Gövde üzerindeki durum ikaz LED'leri vasıtasıyla faz varlığı ve rölenin aktif çalışma konumu dışarıdan anlık izlenebilir.

Modüler V-Otomat Tasarımıyla Trifaze Motorlarda Emniyetli Koruma

Endüstriyel tesislerde ve bina kumanda panolarında kullanılan üç fazlı (trifaze) asenkron motorların en sık karşılaştığı arızaların başında faz kesintisi, yanlış faz sırası ve gerilim dengesizlikleri gelir. Tense FKV-11 V-otomat tipi faz (motor) koruma rölesi; faz kaybı, hatalı faz sırası ve ~%30 sabit asimetri durumlarında devreyi hızla keserek motorların yanmasını engeller. Sigorta tipi (V-Otomat) modüler gövdesi sayesinde panolarınızda standart Otomatlarla aynı hizada pratik montaj imkânı sunar.

Teknik Özellik Tablosu

ÖzellikDetay / DeğerÜretici MarkaTenseModel / Ürün KoduFKV-11Ürün TipiV-Otomat Tipi Faz (Motor) Koruma RölesiÇalışma Gerilimi (Un)220V - 230V AC (Faz-Nötr) / 380V - 400V AC (Faz-Faz)Gövde TipiModüler V-Otomat (Sigorta Tipi) Standart GövdeKoruma FonksiyonlarıFaz Yokluğu, Faz Sırası, Fixed %30 Gerilim AsimetrisiAsimetri Toleransı~ %30 (Sabit)Röle Çıkışı1 CO (1 Değiştirici Kontak - NO/NC)Montaj BiçimiStandardize 35 mm DIN Rayı (MR 35)Gösterge TipiLED Durum İkaz Işıkları

Kullanım Sahaları ve Tesisat Uygulamaları

• V-otomat ve sigorta kutusu tipi dağıtım ve kumanda panoları.
• Trifaze motor koruma sistemleri, hidrofor ve dalgıç pompa panoları.
• Kompresörler, enjeksiyon makineleri, konveyör ve vinç besleme üniteleri.
• Soğuk hava depoları, iklimlendirme (HVAC) ve havalandırma santralleri.
